Vanne laiton mâle - femelle passage standard poignée acier plate

42013 VANNE LAITON MÂLE - FEMELLE PASSAGE STANDARD POIGNÉE ACIER PLATE

Photos

Nouveau

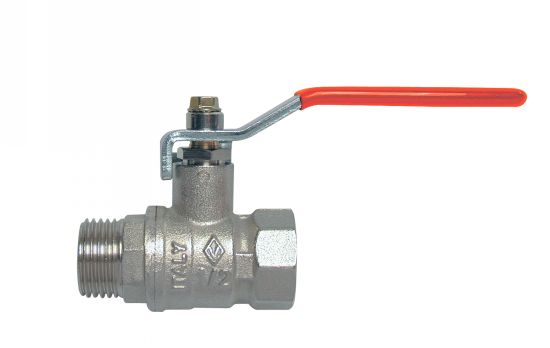

Vanne laiton mâle - femelle passage standard poignée acier plate

Dessins techniques

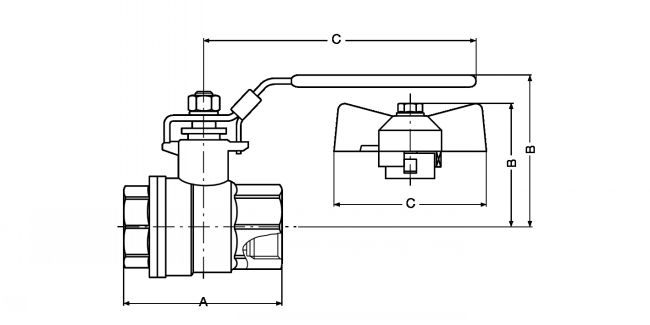

Vanne laiton mâle - femelle 42013 - Plan
BENE INOX
EXEMPLE DE COMMANDE : Référence
142013-8

Informations

Vanne laiton mâle - femelle passage standard poignée acier plate - modèle 42013

Vannes laiton matricé CW617N.
Bille laiton chromé dur.
Axe inéjectable.
Filetage ISO 228/1.
Joints PTFE et O-ring RBR.
Pression de service : jusqu'à 30 bar.
De - 20°C à + 120°C.
ACS (Attestation de Conformité Sanitaire) N° 03 ACC LY 019.

Documents

Schéma 0

Quantité

CAD
+

D
NC
142013-8
1/4"
8
50
38
83
0,148

NC
NC
142013-10
3/8"
10
52
38
83
0,168

D
NC
142013-15
1/2"
14
55
40,6
85
0,176

D
NC
142013-20
3/4"
18
61,5
43
96
0,25

D
NC
142013-25
1"
23,5
74
51,3
96
0,41

D
NC
142013-32
1"1/4
30
84
57,8
120
0,68

D
NC
142013-40
1"1/2
37,5
94,5
63,3
120
0,81

D
NC
142013-50
2"
47
109
73,6
120
1,45
