Vanne laiton mâle - femelle passage intégral poignée alu

42022 VANNE LAITON MÂLE - FEMELLE PASSAGE INTÉGRAL POIGNÉE ALU

Photos

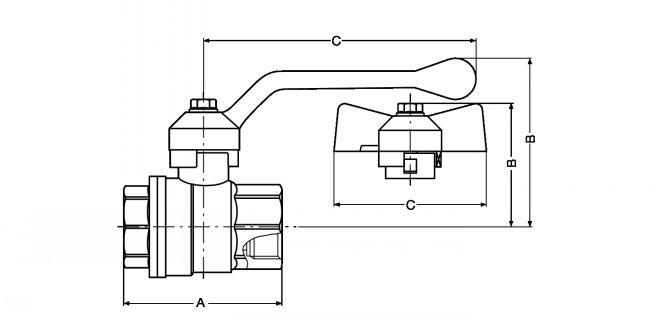

Dessins techniques

Informations

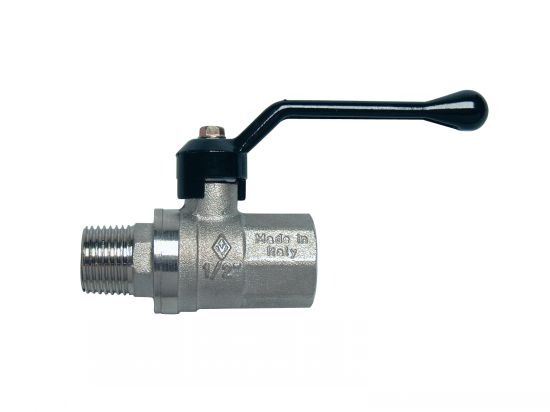

Vanne laiton mâle - femelle passage intégral poignée alu - modèle 42022

Vannes laiton matricé CW617N.
Bille laiton chromé dur.
Axe inéjectable.
Filetage ISO 228/1.
Joints PTFE et O-ring RBR.
Pression de service : jusqu'à 64 bar.
De - 20°C à + 120°C.
ACS (Attestation de Conformité Sanitaire) N° 03 ACC LY 019.

Documents

Quantité

CAD
+

D
NC
142022-15
1/2"
15
68,5
50,1
85
0,228

D
NC
142022-32
1"1/4
32
104
73
130
0,855

D
NC
142022-50
2"
50
133
103
155
1,95
