Vanne laiton femelle - femelle passage standard poignée acier plate

42011 VANNE LAITON FEMELLE - FEMELLE PASSAGE STANDARD POIGNÉE ACIER PLATE

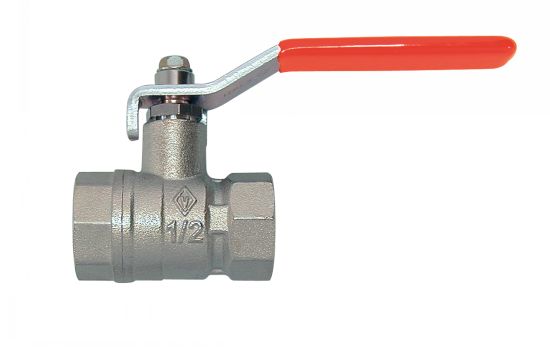

Photos

Nouveau
Vanne laiton femelle - femelle passage standard poignée acier plate

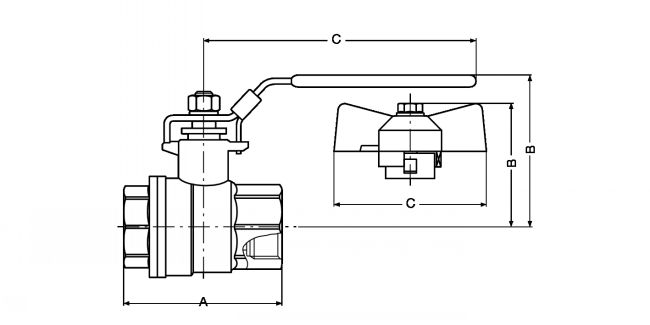

Dessins techniques

Vanne laiton femelle - femelle 42011 - Plan
BENE INOX
EXEMPLE DE COMMANDE : Référence
142011-8

Informations

Vanne laiton femelle - femelle passage standard poignée acier plate - modèle 42011

Vannes laiton matricé CW617N.
Bille laiton chromé dur.
Axe inéjectable.
Filetage ISO 228/1.
Joints PTFE et O-ring RBR.
Pression de service : jusqu'à 30 bar.
De - 20°C à + 120°C.
ACS (Attestation de Conformité Sanitaire) N° 03 ACC LY 019.

Documents

Schéma 0

Quantité

CAD
+

D
NC
142011-8
1/4"
8
42
48,5
85
0,14

D
NC
142011-10
3/8"
10
44
48,5
85
0,15

D
NC
142011-15
1/2"
14
47
48
85
0,168

D
NC
142011-20
3/4"
18
55
51
87
0,23

D
NC
142011-25
1"
23,5
65
52
120
0,37

D
NC
142011-32
1"1/4
30
74
58
120
0,62

D
NC
142011-40
1"1/2
37,5
83
63,5
161
0,85

D
NC
142011-50
2"
47
97
77
161
1,47
