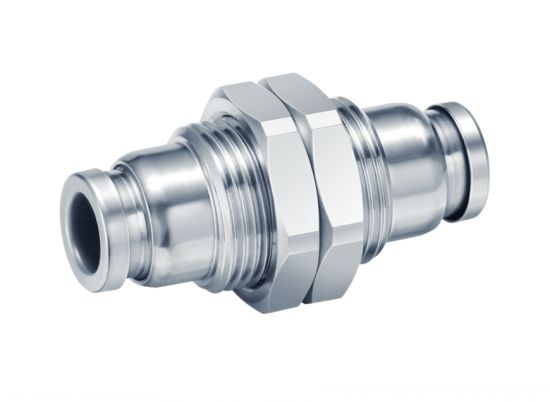

Traversée de cloison union double égale inox - H3-TC-X

H3-TC-X TRAVERSÉE DE CLOISON UNION DOUBLE ÉGALE INOX

Photos

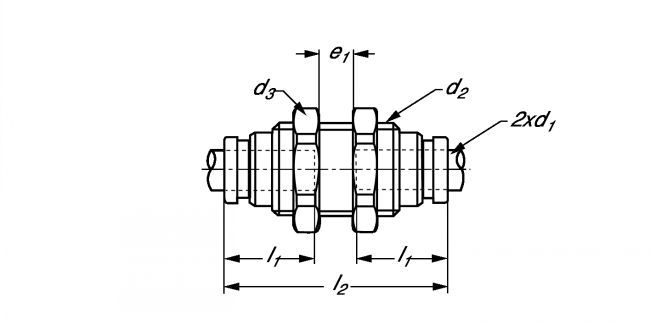

Dessins techniques

Informations

Traversée de cloison union double égale inox - modèle H3-TC-X

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Applications

- Air, eau, vapeur.
- Environnement agressif.

Caractéristiques

- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Dégraissé.
- Conforme aux lois sanitaires en vigueur et à la directive RoHS.

Matière

- Inox 316.
- Joints : FKM spécial (avec fluor).

Sur demande
- Autres versions.

Documents

Quantité

CAD
+

D
NC
H3-TC-4-X
4
M10x1
12
32,4
12,6
7 ou moins
14

D
NC
H3-TC-6-X
6
M14x1
17
33,6
13,6
7 ou moins
25,8

D
NC
H3-TC-8-X
8
M15x1
19
36,4
16,1
7 ou moins
30,4

D
NC
H3-TC-10-X
10
M18x1
21
37,2
17
7 ou moins
40,3

D
NC
H3-TC-12-X
12
M20x1
24
39,2
18,6
7 ou moins
49,9

D
NC
H3-TC-16-X
16
M27x1
30
42,6
20,8
7 ou moins
87,3
