Butée caoutchouc cylindrique type MF

F5-11 BUTÉE CAOUTCHOUC CYLINDRIQUE TYPE MF

Photos

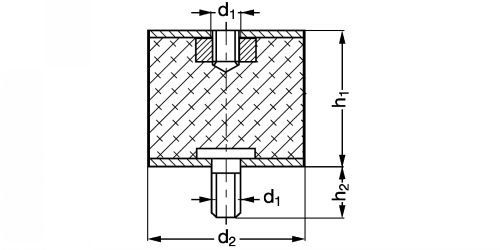

Dessins techniques

Informations

Support cylindrique élastique type MF - modèle F5-11

Matière
- Elastomère naturel de dureté 55 shore A.
Utilisation
- Isole des vibrations, amortit les chocs et compense les écarts de tolérances de fabrication entre les éléments de construction.
- Plage de température : de -45°C à +70°C pointe à +90°C.

Quantité

CAD
+
CAD
D
NC
F5-11-16-10
M5
16
10
12
20
1,5
2,5
1,5
8
CAD
D
NC
F5-11-16-15
M5
16
15
12
20
3
2,5
2
10
CAD
D
NC
F5-11-16-20
M5
16
20
12
15
4
2,5
4
11
CAD
D
NC
F5-11-16-25
M5
16
25
12
15
5
2
5
12
CAD
D
NC
F5-11-20-15
M6
20
15
16,5
35
4
5
2,5
17
CAD
D
NC
F5-11-20-20
M6
20
20
16,5
30
5
5
3,5
18
CAD
NC
NC
F5-11-20-25
M6
20
25
16,5
30
5,5
4,5
4,5
20
CAD
D
NC
F5-11-20-30
M6
20
30
16,5
25
7
4,5
4,5
21
CAD
D
NC
F5-11-25-22
M8
25,5
22
20
50
5,5
8
4
38
CAD
D
NC
F5-11-25-25
M8
25,5
25
20
50
6
8
4,5
39
CAD
D
NC
F5-11-25-30
M8
25,5
30
20
50
8
8
6
41

D
NC
F5-11-25-40
M8
25,5
40
20
50
10
10
6
46
CAD
D
NC
F5-11-30-15
M8
30
15
20
90
3
11
2,5
47
CAD
D
NC
F5-11-30-22
M8
30
22
20
80
5
11
4
49
CAD
D
NC
F5-11-30-30
M8
30
30
20
70
8
11
6
56
CAD
D
NC
F5-11-30-40
M8
30
40
20
60
9
11
7,5
62
CAD
D
NC
F5-11-40-20
M10
40
20
25
160
5
20
3
90
CAD
D
NC
F5-11-40-28
M10
40
28
25
150
6
20
5,5
103
CAD
D
NC
F5-11-40-35
M10
40
35
25
120
8
20
6,5
105
CAD
D
NC
F5-11-40-40
M10
40
40
25
120
10
20
7,5
109
CAD
D
NC
F5-11-40-45
M10
40
45
25
120
11
20
9
125
CAD
D
NC
F5-11-50-35
M10
50
35
25
250
8
25
7
151
CAD
D
NC
F5-11-50-45
M10
50
45
25
190
11
25
9
173
CAD
NC
NC
F5-11-60-36
M10
60
36
25
300
9
30
7
238
CAD
D
NC
F5-11-60-45
M10
60
45
25
250
11
30
9
264
CAD
D
NC
F5-11-70-35
M10
70
35
25
450
8
35
6,5
311
CAD
D
NC
F5-11-70-50
M10
70
50
25
350
11
35
11
371
CAD
D
NC
F5-11-70-70
M10
70
70
25
300
14
35
15
479
CAD
NC
NC
F5-11-80-40
M14
80
40
35
600
9
40
7
505
CAD
D
NC
F5-11-80-70
M14
80
70
35
500
13
40
15
648

NC
NC
F5-11-80-75
M14
80
75
35
450
14
40
16
687
