Butée caoutchouc concave élastique type M

F5-15 BUTÉE CAOUTCHOUC CONCAVE ÉLASTIQUE TYPE M

Photos

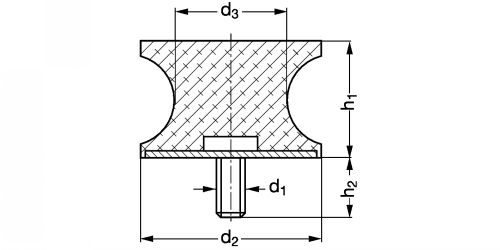

Dessins techniques

Informations

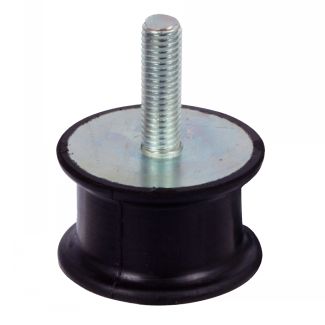

Support concave élastique type M - modèle F5-15

Matières
- Caoutchouc naturel 55ShA vulcanisé sur métal galvanisé.
Utilisation
- Isole des vibrations, amortit les chocs et compense les écarts de tolérances de fabrication entre les éléments de construction.
- Grande élasticité dans toutes les directions.
- Température : -40°C à +80°C.

Quantité

CAD
+

D
NC
F5-15-57-42
M8
60
44
20
40
100
10
4
60
CAD
D
NC
F5-15-57-43
M8
60
44
20
75
200
12
5,5
80
CAD
D
NC
F5-15-60-57
M10
60
60
25
150
350
15
8
205
CAD
D
NC
F5-15-80-65
M14
80
65
35
300
800
16
9,5
437

NC
NC
F5-15-95-70
M16
95
70
45
400
1000
18
9,5
691
