Eléments de tension - Bras tendeur

Eléments de tension

L'élément tendeur doit être fixé sur une surface propre et rigide par l'intermédiaire de la fixation centrale selon le couple de serrage de la vis préconisé dans le tableau ci-dessous. Dans le cas d'une surface de contact irrégulière, corrodée ou rugueuse il est possible d'immobiliser en rotation le bras tendeur par la fixation d'un ergot dans l'encoche prévue à cet effet. [ Lire la suite ]
Le bras supportant le pignon tendeur ou la poulie de tension est composé de deux trous pour la fixation. Le trou le plus éloigné est le trou dit « position normale ». Les valeurs d'efforts de tension indiquées sur le tableau de sélection correspondent à la fixation du pignon ou de la poulie dans cette position. Le trou le plus près de l'axe du bras tendeur correspond au trou dit « position dure », dans cette position les valeurs d'efforts de tension sont augmentées d'environ 25 % par rapport aux valeurs indiquées dans le tableau de sélection.

Principes généraux des éléments de tension

Montage du pignon ou de poulie en opposition

Dans le cas d'un montage avec poulie ou pignon « sortant » par rapport à l'axe du bras tendeur, il est conseillé de réduire la cote Z au minimum pour éviter un désalignement. Dans un tel montage il est à noter que les efforts de tension sont réduits de 50 % et qu'il ne faut pas précontraindre le bras au-delà de 20° (cf. instructions de montage).

Tendeurs Spann-Box

Ce tendeur de chaine compact et prêt au montage garantit un fonctionnement silencieux des chaînes à rouleaux. Composé d'un ressort hélicoïdal ce tendeur permet d'assurer une tension constante sur la chaîne tout en absorbant les problèmes d'allongement.
Ce tendeur est disponible pour les pas de chaîne les plus courants en deux forces de tension différentes, une faible et l'autre modérée. Le tendeur offrant une force de tension modérée est identifiable par une pastille rouge sur une des faces.

Instruction de montage

Il est recommandé de monter le tendeur sur le brin mou de la chaîne à proximité du pignon menant. Pour minimiser l'usure plusieurs maillons doivent porter sur le guide vert. Il peut être judicieux de placer un pignon tendeur à proximité du tendeur pour favoriser l'enroulement de la chaîne sur le tendeur.
Pour un montage simple, il est possible de bloquer le tendeur. Un petit perçage est situé sur les faces avant et arrière permettant le montage d'une goupille d'arrêt (fournie dans le fond du boitier) pour bloquer le tendeur en précontrainte maximale.

Les éléments tendeurs ROSTA™ sont livrables avec une série d'accessoires présentés dans ce catalogue (pignon tendeur A1-83, poulie de tension A1-84 ou patin A1-80).

A - Monter le bras tendeur sur son support sans trop le serrer et sans le mettre en tension

Bras tendeur

B - Procéder à l'alignement de l'accessoire, et positionner l'accessoire contre la partie à mettre en tension (chaîne, courroie, bande...)

Bras tendeur 2

C - Procéder à la mise en tension
- Dessérer la vis arrière pour libérer le carré de son support.

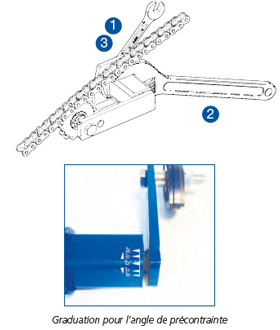

- A l'aide d'une clé plate à fourche, comprimer le carré de l'élément tendeur pour la mise en tension. Ne pas dépasser les 30° d'angle indiqué sur le carré de l'élément tendeur.
- Serrer la vis arrière pour immobiliser le carré sur son support.

Bras tendeur 3

Tendeurs Spann-Box

Ce tendeur de chaine compact et prêt au montage garantit un fonctionnement silencieux des chaînes à rouleaux. Composé d'un ressort hélicoïdal ce tendeur permet d'assurer une tension constante sur la chaîne tout en absorbant les problèmes d'allongement.
Ce tendeur est disponible pour les pas de chaîne les plus courants en deux forces de tension différentes, une faible et l'autre modérée. Le tendeur offrant une force de tension modérée est identifiable par une pastille rouge sur une des faces.

Instructions de montage

Il est recommandé de monter le tendeur sur le brin mou de la chaîne à proximité du pignon menant. Pour minimiser l'usure plusieurs maillons doivent porter sur le guide vert. Il peut être judicieux de placer un pignon tendeur à proximité du tendeur pour favoriser l'enroulement de la chaîne sur le tendeur.

Bras_tendeur4

Pour un montage simple, il est possible de bloquer le tendeur. Un petit perçage est situé sur les faces avant et arrière permettant le montage d'une goupille d'arrêt (fournie dans le fond du boitier) pour bloquer le tendeur en précontrainte maximale.

Bras_tendeur5
