Roue libre type GL - A6-06

A6-06 ROUE LIBRE TYPE GL

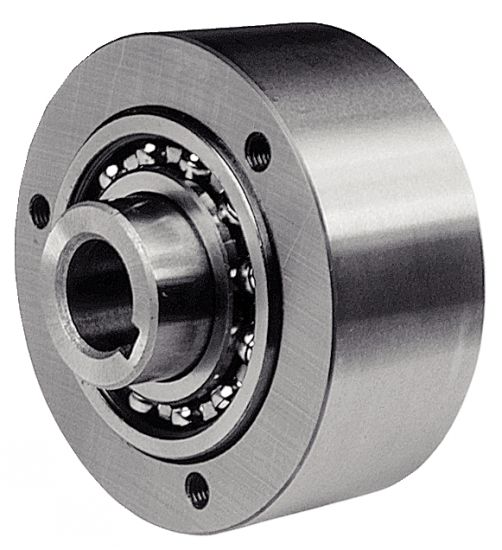

Photos

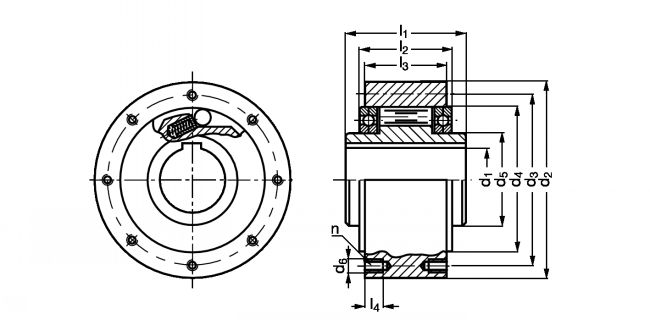

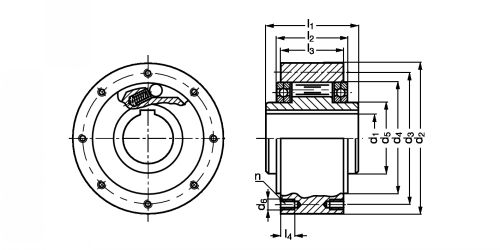

Dessins techniques

Informations

Roue libre type GL - modèle A6-06

Matière
- Acier.
Utilisation
- Le guidage est assuré par deux roulements à billes montés entre la bague intérieure et la bague extérieure.
- Clavetage, montage et graissage suivant nos indications (feuille info "Roues libres: généralités")
- La roue libre est livrée non assemblée avec flasques ou couvercles d'extrémité. Bien s'assurer du sens de rotation avant montage et de la lubrification de la roue libre.
- Couple : Les couples indiqués dans le tableau sont des couples nominaux. Ils tiennent compte d' un facteur de service de 2. Le couple maxi (même de courte durée) ne doit pas dépasser le couple x 2 (Nm). En limitant la charge au couple nominal, la durée de vie des roues libres en utilisation en commande d'avance peut atteindre 10e8 cycles.
- Valeur vitesse bague Extérieure : Vitesse maxi autorisée en roue libre (tr/min) de la bague extérieure avec une lubrification à l'huile. Dans le cas d'une lubrification à la graisse, prendre 0,5 x la vitesse (tr/min).
- Valeur vitesse bague Intérieure : Vitesse maxi autorisée en roue libre (tr/min) de la bague intérieure avec une lubrification à l'huile. Dans le cas d'une lubrification à la graisse, prendre 0,5 x la vitesse (tr/min).
Caractéristiques
- La bague extérieure du modèle A6-06-12 présente trois trous débouchants ø 5,5.
- Tolérances recommandées :
. Pour l'arbre h6 ou j6.
. Pour l'alésage du moyeu H7 ou J7.

Quantité

CAD
+
CAD
NC
NC
A6-06-12
12
62
51
42
20
Ø 5,5
42
27
20
20
3
5 400
2 500
16004
55
0,5
CAD
NC
NC
A6-06-15
15
68
56
47
25
M5
52
32
28
8
3
4 800
2 200
16005
130
0,8
CAD
NC
NC
A6-06-20
20
75
64
55
30
M5
57
38,8
34
8
4
4 100
1 900
16006
180
1
CAD
D
NC
A6-06-25
25
90
78
68
40
M6
60
39,8
35
10
4
3 350
1 550
16008
290
1,5
CAD
D
NC
A6-06-30
30
100
87
75
45
M6
68
47,8
43
10
6
3 050
1 400
16009
500
2,2
CAD
D
NC
A6-06-35
35
110
96
80
50
M6
74
50,8
45
12
6
2 850
1 300
16010
730
3
CAD
NC
NC
A6-06-40
40
125
108
90
55
M8
86
58,8
53
14
6
2 500
1 150
16011
1 000
4,6
CAD
NC
NC
A6-06-45
45
130
112
95
60
M8
86
58,8
53
14
8
2 400
1 100
16012
1 150
4,7
CAD
NC
NC
A6-06-50
50
150
132
110
70
M8
94
71,8
64
14
8
2 050
950
16014
2 100
7,2
CAD
NC
NC
A6-06-55
55
160
138
115
75
M10
104
71,8
66
16
8
1 900
900
16015
2 600
8,6
CAD
NC
NC
A6-06-60
60
170
150
125
80
M10
114
88,8
78
16
10
1 800
800
16016
3 500
10,5
CAD
NC
NC
A6-06-70
70
190
165
140
90
M10
134
107,8
95
16
10
1 600
700
16018
6 000
13,4
CAD
NC
NC
A6-06-80
80
210
185
160
105
M10
144
107,8
100
16
10
1 400
600
16021
6 800
18,2
