Roue cylindrique droite en acier Module 1,5 - Largeur denture 10mm - A1-31-10

A1-31-10 ROUE CYLINDRIQUE DROITE EN ACIER MODULE 1,5 - LARGEUR DENTURE 10MM

Photos

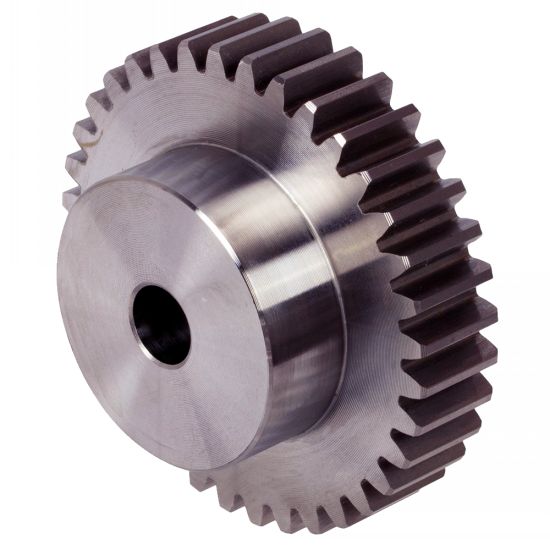

Roue cylindrique droite en acier

Dessins techniques

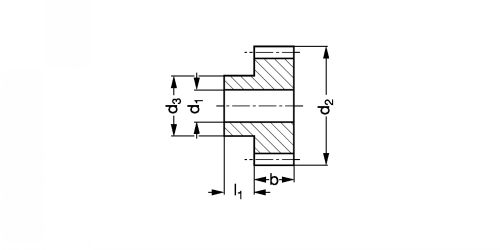

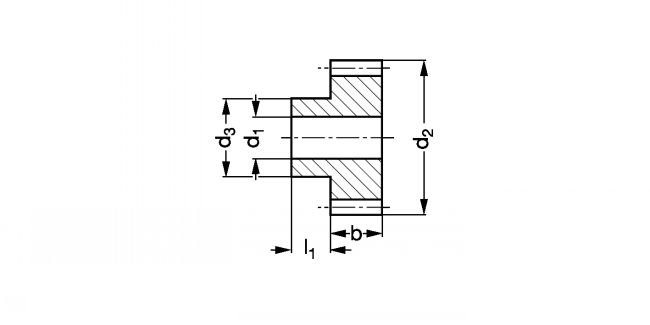

Roue cylindrique droite en acier - Plan
Voir les produits associés
Mädler
EXEMPLE DE COMMANDE : Référence
A1-31-10-12-1

Informations

Roue cylindrique droite en acier Module 1,5 - Largeur denture 10mm - modèle A1-31-10

Matière
- Acier 11SMn Pb 30.
- Acier C45 au delà de 64 dents.

Caractéristiques
- Classe de précision de denture 8d25 DIN 3967.
- Denture droite fraisée.
- Angle de pression : 20°.
- b = 10 mm.
- Les valeurs de couple sont données pour les modèles avec moyeu sauf séries n'existant pas avec moyeu.

Sur demande
- Livrable avec rainure de clavette.
- Denture traitée.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-31-10-12-1
12
8
21
15
10
0,28
0,024
CAD
NC
NC
A1-31-10-15-1
15
10
25,5
18
10
0,38
0,037
CAD
NC
NC
A1-31-10-18-1
18
10
30
22
10
0,48
0,061
CAD
D
NC
A1-31-10-20-1
20
10
33
25
10
0,62
0,079
CAD
D
NC
A1-31-10-24-1
24
10
39
25
10
0,94
0,101
CAD
D
NC
A1-31-10-25-1
25
10
40,5
25
10
1,03
0,11
CAD
NC
NC
A1-31-10-28-1
28
10
45
25
10
3,62
0,131
CAD
D
NC
A1-31-10-30-1
30
10
48
25
10
4,23
0,148
CAD
NC
NC
A1-31-10-32-1
32
10
51
25
10
4,90
0,164
CAD
NC
NC
A1-31-10-35-1
35
10
55,5
25
10
6,01
0,204
CAD
D
NC
A1-31-10-40-1
40
10
63
25
10
8,15
0,242
CAD
D
NC
A1-31-10-42-1
42
10
66
25
10
9,13
0,267
CAD
NC
NC
A1-31-10-45-1
45
10
70,5
25
10
10,7
0,301
CAD
D
NC
A1-31-10-48-1
48
10
75
25
10
12,4
0,339
CAD
NC
NC
A1-31-10-50-1
50
10
78
30
10
13,6
0,382
CAD
NC
NC
A1-31-10-55-1
55
10
85,5
30
10
18,2
0,46
CAD
NC
NC
A1-31-10-60-1
60
10
93
30
10
22,3
0,535
CAD
NC
NC
A1-31-10-65-1
65
12
100,5
45
15
28,3
0,742
CAD
NC
NC
A1-31-10-70-1
70
12
108
45
15
34,3
0,839
CAD
D
NC
A1-31-10-80-1
80
12
123
45
15
41,5
1,041
