Rondelle à denture extérieure chevauchante AZ - T55-72001B

Accueil » OUTILLAGE » Consommables » Visserie, goupilles, clavettes et colliers » RONDELLE À DENTURE EXTÉRIEURE CHEVAUCHANTE AZ NFE 27625 - ACIER RESSORT ZN 400 HBS NFE 27625 (Modèle : T55-72001B)

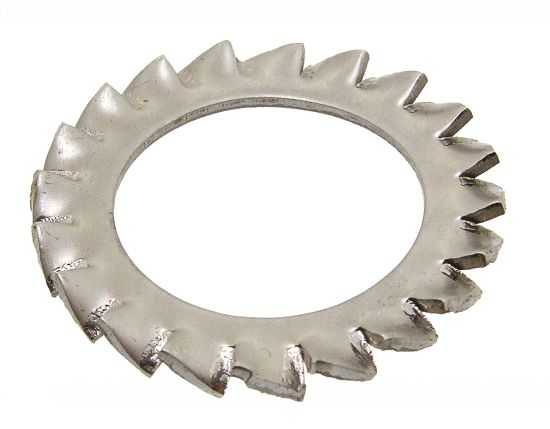

Photos

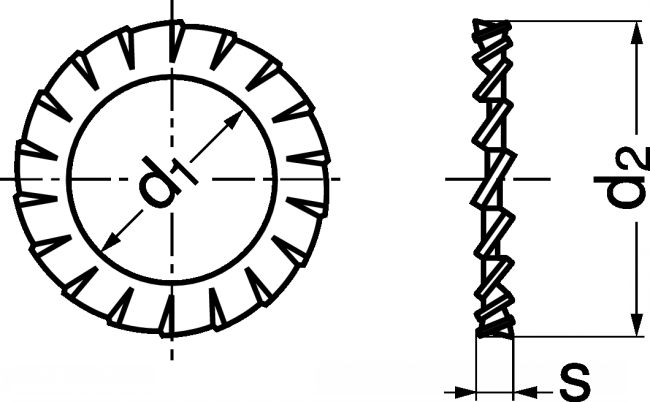

Dessins techniques

EXEMPLE DE COMMANDE :

Référence FI T55-72001B4

Informations

Rondelle à denture extérieure chevauchante AZ NFE 27625 - Acier ressort Zn 400 HBS - modèle - T55-72001B

Documents

• Maintenance, fixation et collage

Schéma 0

Quantité



CAD

Dispo -------- Tout D NC

Prix * --------- Tout NC

Ref ---- Tout T55-72001B-4 T55-72001B-5 T55-72001B-6 T55-72001B-8 T55-72001B-10 T55-72001B-12 T55-72001B-14 T55-72001B-16 T55-72001B-18 T55-72001B-20 T55-72001B-24

+

d (mm) --------- Tout 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 24,0

d1 (mm) ----------- Tout 4,10 5,10 6,10 8,20 10,20 12,30 14,30 16,30 18,50 20,50 24,50

d2 (mm) ----------- Tout 8,0 9,2 11 14 18 20 24 26 30 32,5 38

s (mm) --------- Tout 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,4 1,5



D

NC

T55-72001B-4

4,0

4,10

8,0

0,5



D

NC

T55-72001B-5

5,0

5,10

9,2

0,6



D

NC

T55-72001B-6

6,0

6,10

11

0,7



D

NC

T55-72001B-8

8,0

8,20

14

0,8



D

NC

T55-72001B-10

10,0

10,20

18

0,9



D

NC

T55-72001B-12

12,0

12,30

20

1



D

NC

T55-72001B-14

14,0

14,30

24

1,1



NC

NC

T55-72001B-16

16,0

16,30

26

1,2



NC

NC

T55-72001B-18

18,0

18,50

30

1,4



D

NC

T55-72001B-20

20,0

20,50

32,5

1,4



NC

NC

T55-72001B-24

24,0

24,50

38

1,5
