Rondelle autobloquante collée à effet de pente acier NORD-LOCK® - T55-74992B

Accueil » OUTILLAGE » Consommables » Visserie, goupilles, clavettes et colliers » RONDELLE AUTOBLOQUANTE COLLÉE À EFFET DE PENTE ACIER NORD-LOCK® DELTA PROTEKT 600 HBS (Modèle : T55-74992B)

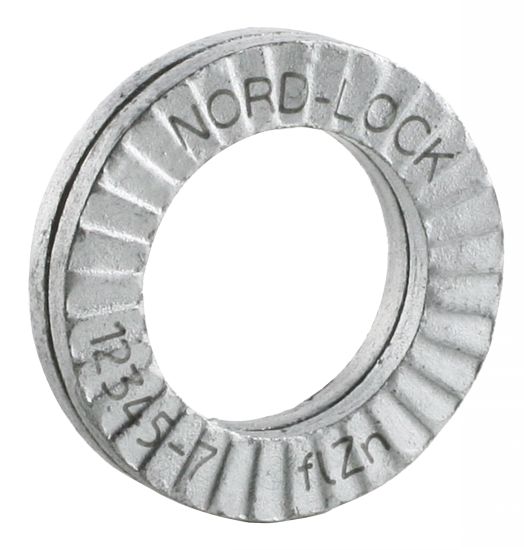

Photos

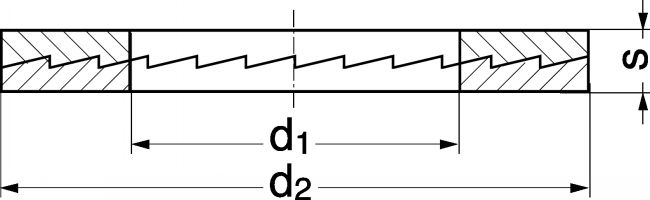

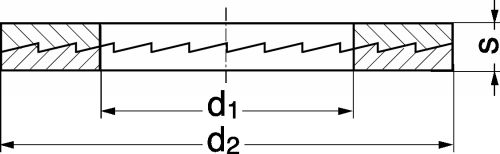

Dessins techniques

EXEMPLE DE COMMANDE :

Référence FI T55-74992B4

Informations

Rondelle autobloquante collée à effet de pente acier NORD-LOCK® DELTA PROTEKT 600 HBS - modèle - T55-74992B

Documents

• Maintenance, fixation et collage

Schéma 0

Quantité



CAD

Dispo -------- Tout NC D

Prix * --------- Tout NC

Ref ---- Tout T55-74992B-4 T55-74992B-5 T55-74992B-6 T55-74992B-8 T55-74992B-10 T55-74992B-12 T55-74992B-14 T55-74992B-16 T55-74992B-18 T55-74992B-20 T55-74992B-22 T55-74992B-24 T55-74992B-30

+

d (mm) --------- Tout 4 5 6 8 10 12 14 16 18 20 22 24 30

d1 (mm) ----------- Tout 4,4 5,4 6,5 8,7 10,7 13 15,2 17 19,5 21,4 23,4 25,3 31,4

d2 (mm) ----------- Tout 7,6 9 10,8 13,5 16,6 19,5 23 25,4 29 30,7 34,5 39 47

s (mm) --------- Tout 1,8 2,5 3,4 5,8



NC

NC

T55-74992B-4

4

4,4

7,6

1,8



NC

NC

T55-74992B-5

5

5,4

9

1,8



D

NC

T55-74992B-6

6

6,5

10,8

1,8



D

NC

T55-74992B-8

8

8,7

13,5

2,5



D

NC

T55-74992B-10

10

10,7

16,6

2,5



NC

NC

T55-74992B-12

12

13

19,5

2,5



NC

NC

T55-74992B-14

14

15,2

23

3,4



NC

NC

T55-74992B-16

16

17

25,4

3,4



NC

NC

T55-74992B-18

18

19,5

29

3,4



NC

NC

T55-74992B-20

20

21,4

30,7

3,4



D

NC

T55-74992B-22

22

23,4

34,5

3,4



NC

NC

T55-74992B-24

24

25,3

39

3,4



NC

NC

T55-74992B-30

30

31,4

47

5,8
