Renvoi d'angle rapport 1:1 - Polyacétal - A5-421

A3-421 RENVOI D'ANGLE RAPPORT 1:1 POLYACÉTAL

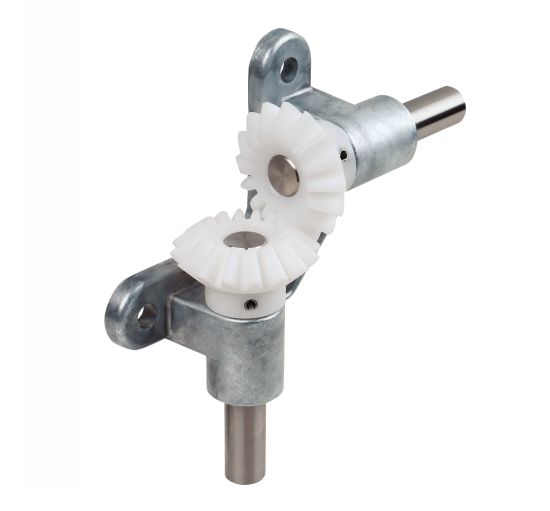

Photos

Nouveau
Renvoi d'angle rapport 1:1 polyacétal

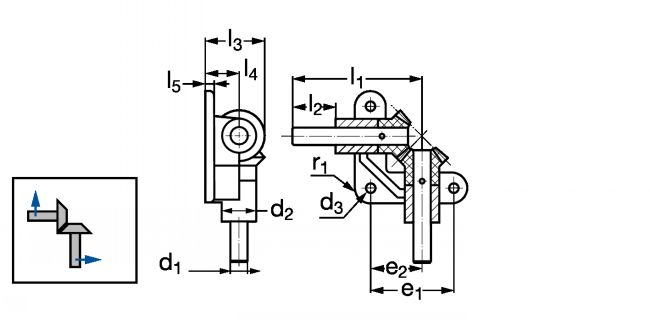

Dessins techniques

Engrenages angulaires rapport 1:1 polyacétal - Plan
Mädler
EXEMPLE DE COMMANDE : Référence
A3-421-10

Informations

Renvoi d'angle - Engrenages angulaires rapport 1:1 - Polyacétal - modèle A3-421

Matières
- Carter : ZnAI4Cu1.
- Abres : acier inoxydable 1.4301 (AISI 304).
- Roues en résine d´acétal.

Caratéristiques
- Pour couples plus faibles.
- Montage rapide,
- Exempts de maintenance.
- Polyacétal : exécution standard avec dureté élevée.
- Polycétone : durée d' utilisation nettement plus longue de par la faible abrasion.
- Angle des axes : 90º.

Utilisation
- Plage de températures : -20ºC à +100ºC.
- Convient pour un mode manuel et d'entraînement temporaires.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
A3-421-10
5h9
12
4,8
50
15
18,8
10
4
32
19,4
6
1,0
16/16
8,3
55

NC
NC
A3-421-15
8h9
18
5,8
70
20
28,2
15
5
45
28,4
9
1,5
16/16
29
175

NC
NC
A3-421-20
10h6
22
7,0
90
30
37,5
20
6
55
35,0
11
2,0
16/16
73
320

NC
NC
A3-421-25
12h6
25
9,0
105
35
46,8
25
7
65
41,0
12,5
2,5
16/16
145
495

NC
NC
A3-421-30
15h6
30
9,0
120
40
56,2
30
8
75
47,5
15
3,0
16/16
250
780

NC
NC
A3-421-35
18h6
33
11,0
135
45
65,7
35
9
85
54,0
16
3,5
16/16
440
1095
