Renvoi d'angle miniature en T - A3-52

A3-52 RENVOI D'ANGLE MINIATURE EN T À ENGRENAGE CONIQUE POUR COUPLE ÉLEVÉ

Photos

Nouveau

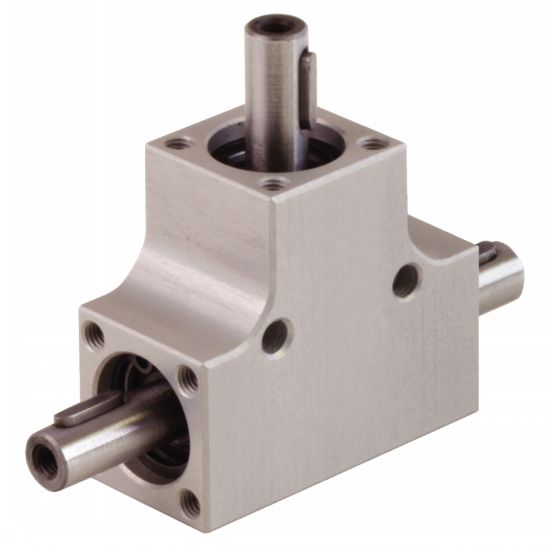

Renvoi d'angle miniature en T A3-52

Dessins techniques

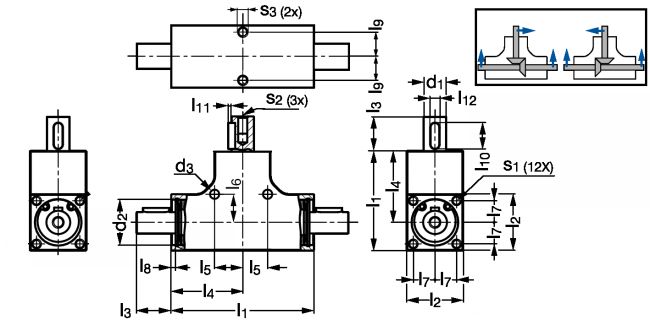

Renvoi d'angle miniature en T A3-52 - Plan
Mädler
EXEMPLE DE COMMANDE : Référence
A3-52-00

Informations

Renvoi d'angle miniature en T - modèle A3-52

Matières
- Carter : aluminium, argenté anodisé, entièrement étanche aux fuites d'huile et à l'infiltration de poussières. toutes les positions de montage sont possibles.
- Denture : engrenages coniques en acier, trempé superficiellement.
- Paliers : roulement à billes étanche.
- Lubrification : graissé à vie.
- Jeu angulaire : 3°±1°.

Caractéristiques
- Rapport de réduction 1/1 pour toutes les tailles.
- Les valeurs de charges axiales indiquées sont à charges radiales = 0 Newtons et vice versa.

Utilisation
- Durée d' utilisation: 1 000 heures à pleine charge, vitesse de rotation 500 tr/min et durée d' enclenchement 20 %.
- Durée d'enclenchement : 20% à 5 min.
- Température de service admissible : -20 à +60 °C.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
A3-52-00
4
11
2,6
26
15
10
13
8
8
5,5
1,1
5,5
-
-
-
M2,5 x 4
M2,5 x 5
M2,5 x 4
0
30

NC
NC
A3-52-01
6
13
3,1
32
18
12
16
8,5
8,5
6,5
3,1
6,5
8
0,8
2(1)
M3 x 4
M3 x 6
M3 x 4
1
60

NC
NC
A3-52-02
6
16
3,1
35
20
12
17,5
10
10
7,5
2,25
7,5
8
0,8
2(1)
M3 x 6
M3 x 6
M3 x 6
2
70

NC
NC
A3-52-03
8
19
4,1
42
24
16
21
12
12
9
2
9
10
1,2
3(1)
M4 x 6
M4 x 8
M4 x 6
3
130

NC
NC
A3-52-04
8
22
4,1
46
26
16
23
13
14
10
2
10
10
1,2
3(1)
M4 x 8
M4 x 8
M4 x 8
4
170

NC
NC
A3-52-05
8
24
4,1
53
30
16
26,5
15
15
11
2,3
11
10
1,2
3(1)
M4 x 8
M4 x 8
M4 x 8
5
190

NC
NC
A3-52-06
10
28
4,1
56
32
16
28
17
17
12
2,8
12
10
1,2
3(1)
M4 x 10
M4 x 8
M4 x 8
6
240

NC
NC
A3-52-07
12
30
4,1
60
35
16
30
17,5
17,5
13
3,2
13
12
1,5
4(1)
M4 x 10
M5 x 8
M4 x 8
7
400
