Renvoi d'angle 3 arbres rapport 1:1 polyacétal éxecution A - A3-43-A

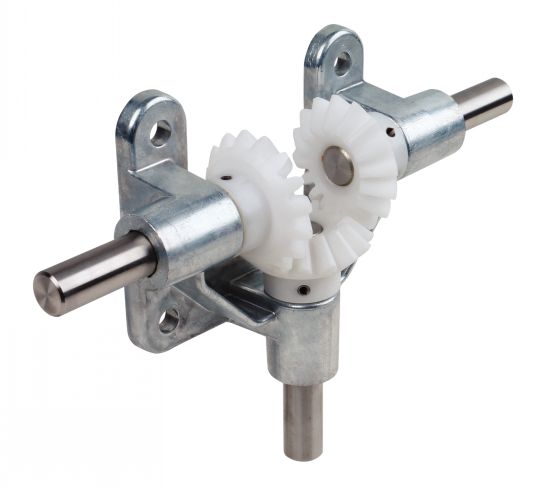

Renvoi d'angle 3 arbres rapport 1:1 polyacétal éxecution A - modèle A3-43-A

Le renvoi d'angle est une solution clé en transmission mécanique pour rediriger ou répartir un mouvement de rotation entre plusieurs axes.
Ce renvoi d'angle 3 arbres rapport 1:1 en polyacétal - exécution A3-43-A est spécialement conçu pour les applications nécessitant une transmission en T, avec des charges modérées et un fonctionnement fluide.

Grâce à sa conception en polyacétal, ce renvoi d'angle industriel offre une solution légère, silencieuse et économique, parfaitement adaptée aux environnements nécessitant fiabilité et simplicité.

Matières
- Carter : ZnAI4Cu1.
- Abres : acier inoxydable 1.4301 (AISI 304).
- Roues en résine d'acétale extrudée.

Exécution

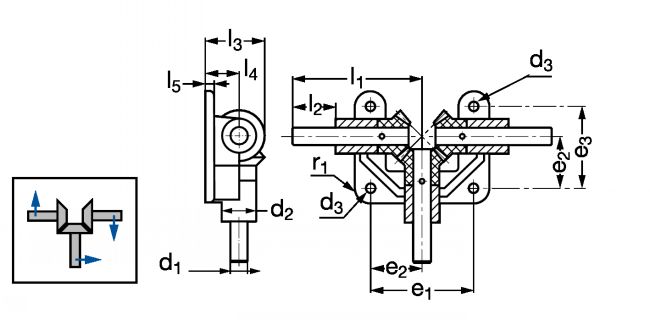

- Trois arbres avec trois roues coniques.
- Les deux arbres alignés présentent un sens de rotation opposé.
- Le choix de l'arbre d' entrée et son sens de rotation sont libres.

Caratéristiques
- Pour couples plus faibles.
- Montage rapide,
- Exempts de maintenance.
- Polyacétal : exécution standard avec dureté élevée.
- Angle des axes : 90º.
- Nombre de dents : 16/16.

Utilisation
- Plage de températures : -20ºC à +100ºC.
- Convient pour un mode manuel et d'entraînement temporaires.

Le rôle d'un renvoi d'angle 3 arbres
Un renvoi d'angle 3 arbres permet :
- De répartir un mouvement de rotation sur trois axes perpendiculaires.
- De conserver un rapport de transmission 1:1.
- D'optimiser l'architecture mécanique des systèmes multi-axes.
Ce type de renvoi d'angle en T est particulièrement utilisé dans les systèmes nécessitant une distribution simple et fiable du mouvement.

Pourquoi choisir un renvoi d'angle Michaud Chailly ?
En choisissant un renvoi d'angle Michaud Chailly, vous bénéficiez de :
- Une expertise reconnue en transmission mécanique.
- Une gamme complète de renvois d'angle industriels.
- Des solutions adaptées aux contraintes légères et modérées.
- Un accompagnement technique personnalisé.
Michaud Chailly accompagne les industriels dans le choix de solutions de renvoi d'angle fiables et adaptées à chaque application.
