Renvoi d'angle 2 arbres rapport 1:1 polyacétal éxecution B - A3-43-B

A3-43-B RENVOI D'ANGLE 2 ARBRES RAPPORT 1:1 POLYACÉTAL ÉXECUTION B

Photos

Nouveau

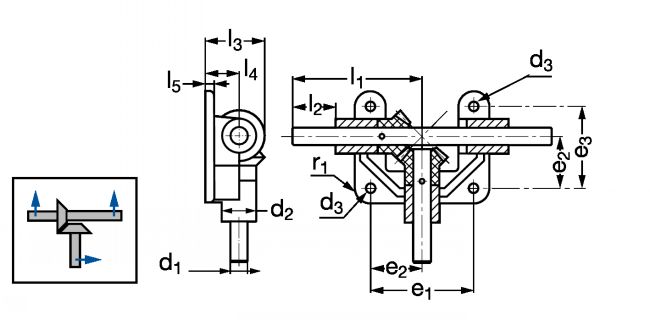

Dessins techniques

Informations

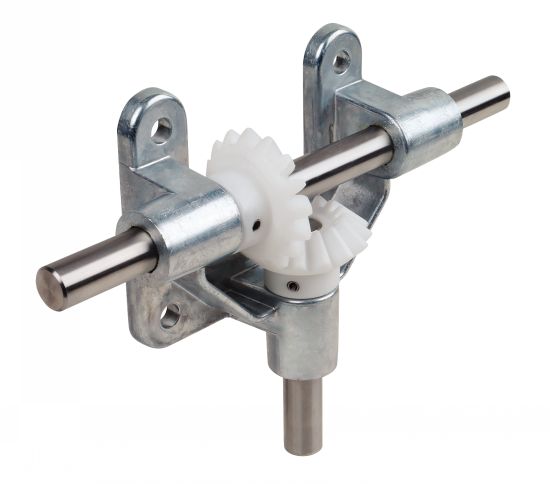

Renvoi d'angle 2 arbres rapport 1:1 polyacétal éxecution B - modèle A3-43-B

Matières
- Carter : ZnAI4Cu1.
- Abres : acier inoxydable 1.4301 (AISI 304).
- Roues en résine d'acétale extrudée.

Exécution
- Deux arbres avec deux roues coniques.
- La roue conique se trouve à gauche de l' arbre court sur l'arbre continu avec bout d' arbre libre des deux côtés.
- Le choix de l'arbre d' entrée et son sens de rotation sont libres.

Caratéristiques
- Pour couples plus faibles.
- Montage rapide,
- Exempts de maintenance.
- Polyacétal : exécution standard avec dureté élevée.
- Angle des axes : 90º.
- Nombre de dents : 16/16.

Utilisation
- Plage de températures : -20ºC à +100ºC.
- Convient pour un mode manuel et d'entraînement temporaires.

Documents

Quantité

CAD
+

NC
NC
A3-43-B-10
5h9
12
4,8
50
15
18,8
10
4
38,8
19,4
32
6
1
8,3
84

NC
NC
A3-43-B-15
8h9
18
5,8
70
20
28,2
15
5
56,8
28,4
45
9
1,5
29
250

NC
NC
A3-43-B-20
10h6
22
7
90
30
37,5
20
6
70
35
55
11
2
73
490

NC
NC
A3-43-B-25
12h6
25
9
105
35
46,8
25
7
82
41
65
12,5
2,5
145
750

NC
NC
A3-43-B-30
15h6
30
9
120
40
56,2
30
8
95
47,5
75
15
3
250
1185

NC
NC
A3-43-B-35
18h6
33
11
135
45
65,7
35
9
108
54
85
16
3,5
440
1680
