Réduction mâle BSP conique/femelle BSP cylindrique - PARKER LEGRIS 1863

LEGRIS 1863 RÉDUCTION MÂLE BSP CONIQUE/FEMELLE BSP CYLINDRIQUE

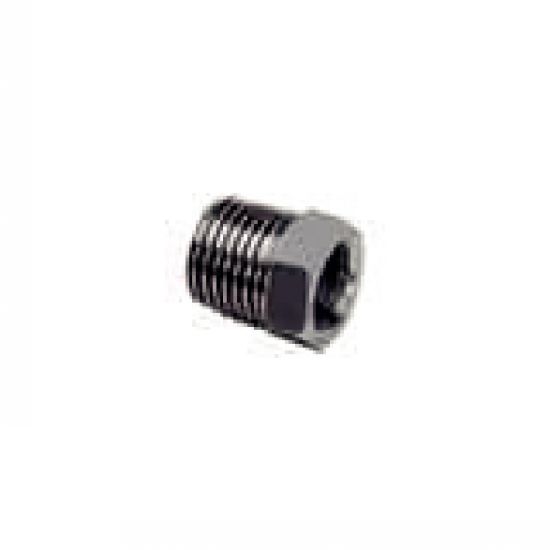

Photos

Réduction mâle BSP conique/femelle BSP cylindrique - LEGRIS 1863

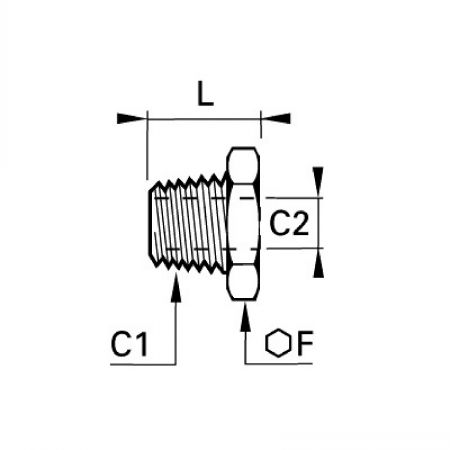

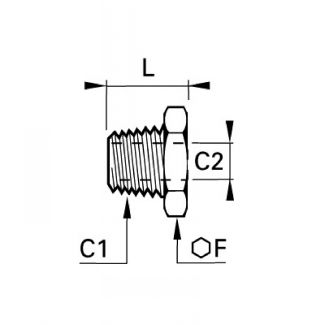

Dessins techniques

Réduction mâle BSP conique/femelle BSP cylindrique - LEGRIS 1863 - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
1863 13 10

Informations

Réduction mâle BSP conique/femelle BSP cylindrique - modèle PARKER LEGRIS 1863

MATIERE
-Corps : acier inox 316L
UTILISATION
- Pression maxi: 150 bar
- Température d'utilisation: -20°C à +180°C

Documents

Schéma 0

Quantité

CAD
+

NC
NC
1863 13 10
R1/4"
G1/8"
14
16

NC
NC
1863 17 10
R3/8"
G1/8"
17
16,5

D
NC
1863 17 13
R3/8"
G1/4"
17
16,5

D
NC
1863 21 13
R1/2"
G1/4"
22
21

D
NC
1863 21 17
R1/2"
G3/8"
22
21

NC
NC
1863 27 21
R3/4"
G1/2"
27
25,5

NC
NC
1863 34 27
R1"
G3/4"
36
28,5
