Réduction mâle BSP conique/femelle BSP cylindrique - PARKER LEGRIS 0163

LEGRIS 0163 RÉDUCTION MÂLE BSP CONIQUE/FEMELLE BSP CYLINDRIQUE

Photos

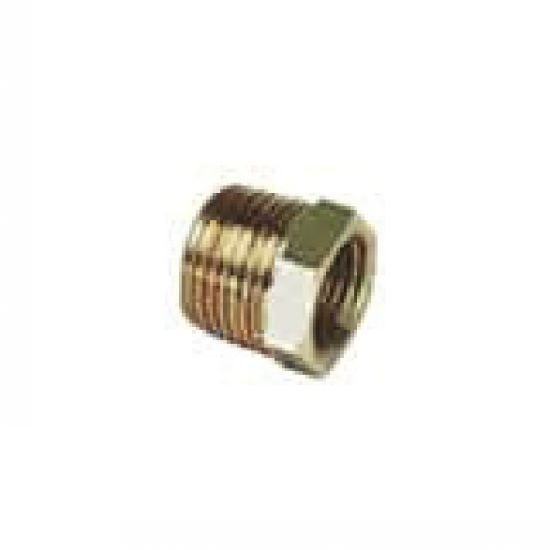

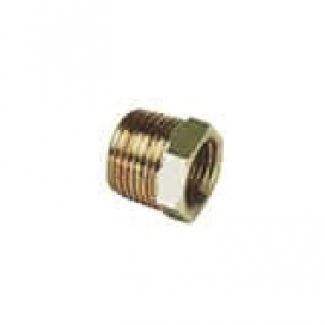

Réduction mâle BSP conique/femelle BSP cylindrique - LEGRIS 0163

Dessins techniques

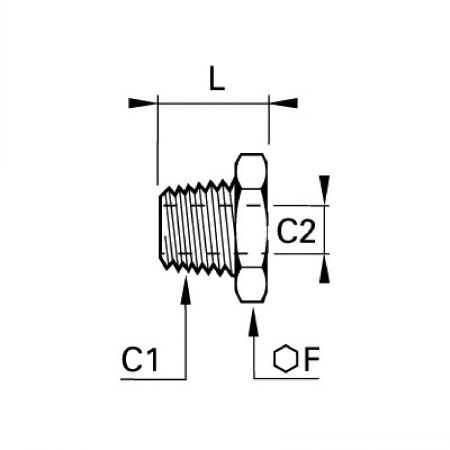

Réduction mâle BSP conique/femelle BSP cylindrique - LEGRIS 0163 - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
0163 13 10

Informations

Réduction mâle BSP conique/femelle BSP cylindrique - modèle PARKER LEGRIS 0163

MATIERE
-Corps : Laiton
UTILISATION
- Pression maxi: 250 bar
- Température d'utilisation: -40°C à +150°C

Documents

Schéma 0

Quantité

CAD
+

D
NC
0163 13 10
R1/4"
G1/8"
14
16

NC
NC
0163 17 10
R3/8"
G1/8"
17
16,5

D
NC
0163 17 13
R3/8"
G1/4"
17
16,5

D
NC
0163 21 10
R1/2"
G1/8"
22
21

D
NC
0163 21 13
R1/2"
G1/4"
22
21

D
NC
0163 21 17
R1/2"
G3/8"
22
21

NC
NC
0163 27 13
R3/4"
G1/4"
27
24

NC
NC
0163 27 17
R3/4"
G3/8"
27
24

D
NC
0163 27 21
R3/4"
G1/2"
27
24
