Réduction encliquetable - H3-RED

H3-RED RÉDUCTION ENCLIQUETABLE POLYMÈRE

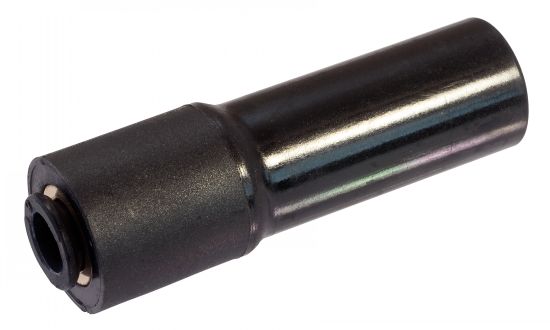

Photos

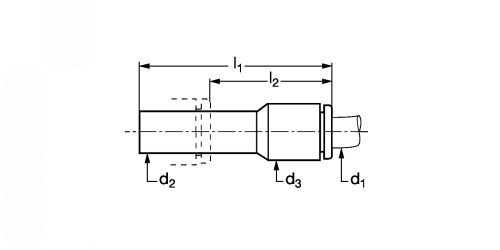

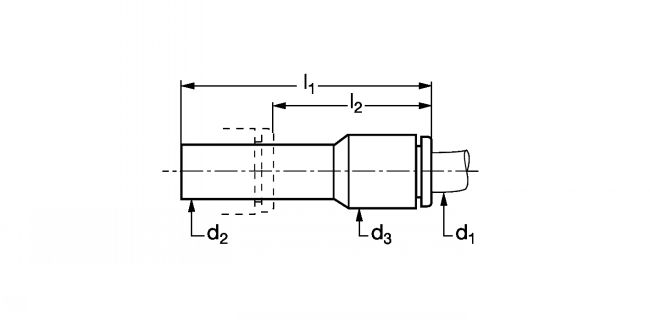

Dessins techniques

Informations

Réduction encliquetable polymère - modèle H3-RED

Utilisation
- Permet de changer la taille de l'orifice encliquetable d'un raccord pour y connecter un tuyau de taille différente.
- Il est possible de connecter et de déconnecter les tuyaux d'air comprimé instantanément.
- La connexion et déconnexion du tuyau se fait sans outils, simplement en appuyant sur la bague noire en polymère.

Caractéristiques
- Fluides compatibles : Air comprimé.
- Pression d'utilisation : Vide à 20 bars.
- Températures : -20°C à +80°C.

Matière

- Corps : polymère H.R.
- Rondelle d'accrochage : acier inox.
- Joint interne : NBR (nitrile).

Sur demande
- Autres versions.

Quantité

CAD
+
CAD
D
NC
H3-RED-4-6
4
6
8,5
37,5
23,5
CAD
D
NC
H3-RED-4-8
4
8
8,5
37,5
19
CAD
D
NC
H3-RED-4-10
4
10
12
44
22,5
CAD
D
NC
H3-RED-6-8
6
8
10,5
37,5
20
CAD
D
NC
H3-RED-6-10
6
10
10,5
38
17,5
CAD
D
NC
H3-RED-6-12
6
12
14,5
46
23
CAD
D
NC
H3-RED-6-14
6
14
14,5
48
23
CAD
D
NC
H3-RED-8-10
8
10
13,5
49
28,5
CAD
D
NC
H3-RED-8-12
8
12
13,5
49
24,5
CAD
D
NC
H3-RED-8-14
8
14
17
48
23
CAD
D
NC
H3-RED-10-12
10
12
21,5
56,5
33,5
CAD
NC
NC
H3-RED-10-14
10
14
21,5
58,5
33,5
CAD
NC
NC
H3-RED-12-14
12
14
23,5
58,5
33,5
