Réduction encliquetable laiton nickelé - H3-RED-L

H3-RED-L RÉDUCTION ENCLIQUETABLE LAITON NICKELÉ

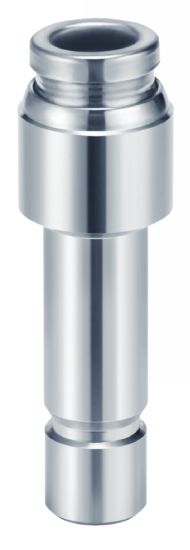

Photos

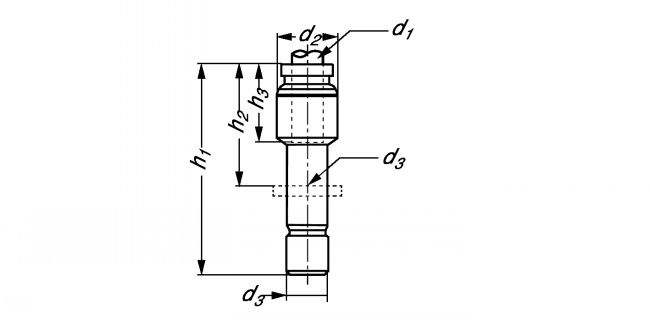

Dessins techniques

Informations

Réduction encliquetable laiton nickelé - modèle H3-RED-L

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Application
- Air.
- Eau.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Sans lubrification.

Matière
- Laiton nickelé / inox 304.
- Joints : FLM FKM (avec fluor).

Sur demande
- Autres versions.

Documents

Quantité

CAD
+

NC
NC
H3-RED-4-6-L
4
9
6
34,4
20,8
12,6
7

D
NC
H3-RED-6-8-L
6
12
8
38,4
22,3
13,6
12,7

D
NC
H3-RED-8-10-L
8
14
10
41,9
24,9
16,1
19,2

NC
NC
H3-RED-10-12-L
10
17
12
44,8
26,2
17
27,8

D
NC
H3-RED-12-16-L
12
19
16
42,9
22,
18,6
37,2
