B2-FS RAIL DE GUIDAGE EN V

Photos

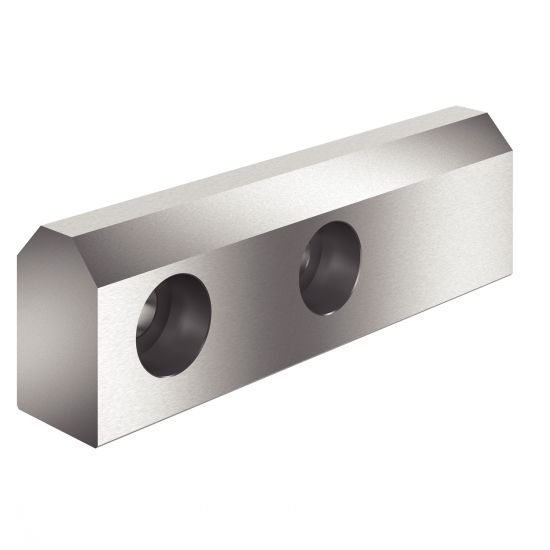

Rail de guidage en V

Dessins techniques

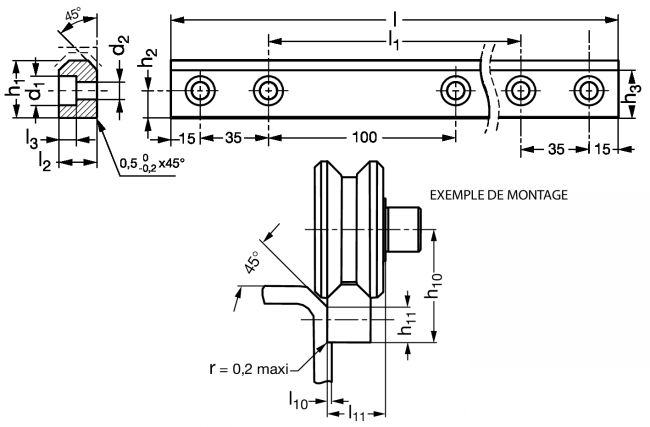

Rail de guidage en V - Plan
Voir les produits associés
GUDEL
EXEMPLE DE COMMANDE : Référence
B2-FS 15-1200

Informations

Rail de guidage en V - modèle B2-FS

Matière
- Acier trempé rectifié 58CrMoV4.
Exécutions
- Rails avec surface de guidage trempée et rectifiée, dureté 60-62 HRC.
- L'extrémité des rails B2-FS est inclinée pour aboutage de précision.

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
B2-FS 15-1200
905315
15
1200
1100
24,5
11
7
20
14,5
6,8
11,5
M6x16
9,9
47
17
2
19,25
CAD
NC
NC
B2-FS 15-600
905316
15
600
500
24,5
11
7
20
14,5
6,8
11,5
M6x16
9,9
47
17
2
19,25
CAD
D
NC
B2-FS 20-1200
905320
20
1200
1100
29,5
15
9
23,5
19,5
9
14
M8x20
24
55,3
19
2,5
25,75
CAD
D
NC
B2-FS 20-600
905321
20
600
500
29,5
15
9
23,5
19,5
9
14
M8x20
24
55,3
19
2,5
25,75
CAD
NC
NC
B2-FS 25-1200
905325
25
1200
1100
33
15
9
25,2
24,7
9
14,5
M8x25
24
64
20
2,5
32,85
CAD
NC
NC
B2-FS 25-600
905327
25
600
500
33
15
9
25,2
24,7
9
14,5
M8x25
24
64
20
2,5
32,85
CAD
NC
NC
B2-FS 35-1200
905335
35
1200
1100
46,6
18
11
36,7
34,6
11
18
M10x35
48
90,5
30
3
47,3
CAD
NC
NC
B2-FS 35-600
905337
35
600
500
46,6
18
11
36,7
34,6
11
18
M10x35
48
90,5
30
3
47,3

10 Nm = 1 kg.m
