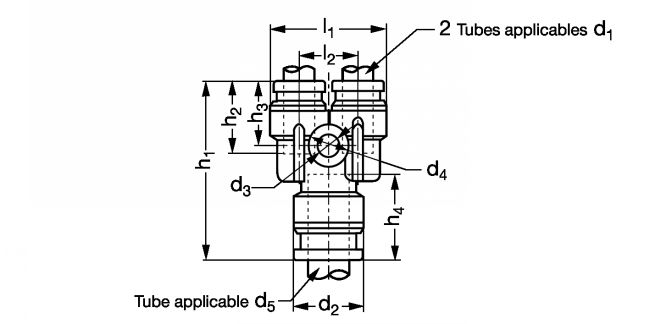

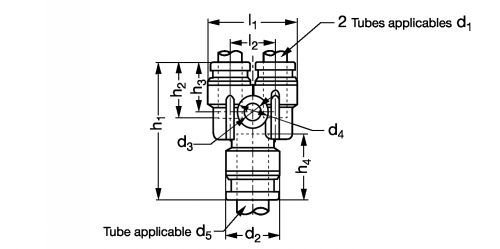

Dessins techniques

Informations

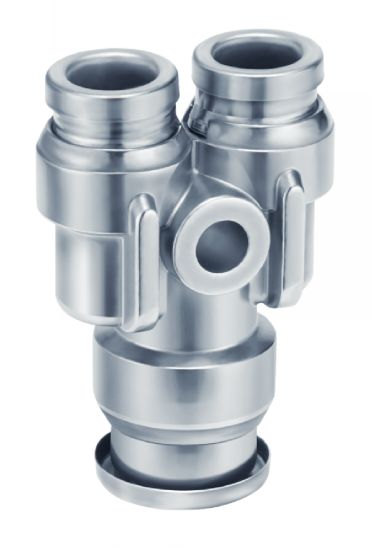

Raccord en Y réduit inox - modèle H3-YRED-X

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Applications

- Air, eau, vapeur.
- Environnement agressif.

Caractéristiques

- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Dégraissé.
- Conforme aux lois sanitaires en vigueur et à la directive RoHS.

Matière

- Inox 316.
- Joints : FKM spécial (avec fluor).

Sur demande
- Autres versions.

Documents

Quantité

CAD
+

D
NC
H3-YRED-4-6-X
4
11,4
3,2
5,6
6
18,2
9,1
29,3
12,6
11,2
13,6
11,9

D
NC
H3-YRED-6-8-X
6
13,7
4,2
8
8
22,9
11,5
33,7
13,6
12,2
16,1
19,3

D
NC
H3-YRED-8-10-X
8
16,6
4,2
8
10
28,3
14,6
38,3
16,1
13,8
17
31,6

D
NC
H3-YRED-10-12-X
10
18,7
4,2
8
12
34,2
17,6
43
17
14
18,6
47,6

D
NC
H3-YRED-12-16-X
12
24,6
4,2
8
16
38,5
19,8
47,4
18,6
15,6
20,8
67,6
