Raccord en Y laiton nickelé - H3-Y-L

H3-Y-L RACCORD EN Y LAITON NICKELÉ

Photos

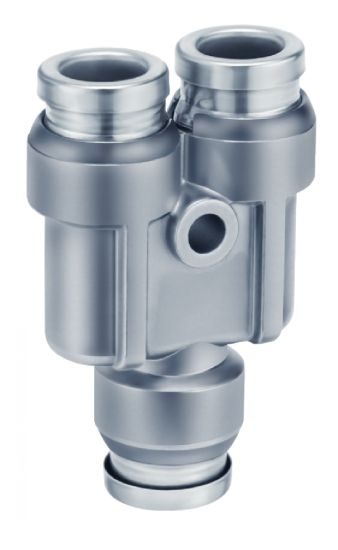

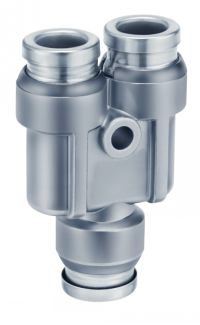

Raccord en Y laiton nickelé

Dessins techniques

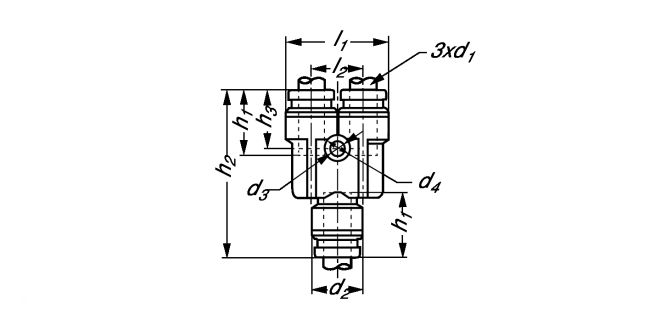

Raccord en Y laiton nickelé - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
H3-Y-4-L

Informations

Raccord en Y laiton nickelé - modèle H3-Y-L

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Application
- Air.
- Eau.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Sans lubrification.

Matière
- Laiton nickelé / inox 304.
- Joints : FLM FKM (avec fluor).

Sur demande
 - Autres versions.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
H3-Y-4-L
4
9,1
3,2
5,6
18,2
9,1
12,6
30,4
11,3
11,1

NC
NC
H3-Y-6-L
6
11,4
3,2
5,6
22,9
11,5
13,6
34,9
12,2
18,8

D
NC
H3-Y-8-L
8
13,7
4,2
8
28,3
14,6
16,1
40,1
14,1
29,7

NC
NC
H3-Y-10-L
10
16,6
4,2
8
34,2
17,6
17
44
14,4
47,4

D
NC
H3-Y-12-L
12
18,7
4,2
8
38,5
19,8
18,6
48,4
15,8
62,1

NC
NC
H3-Y-16-L
16
24,6
4,2
8
49,3
26
20,8
56,6
17,3
110,2
