Raccord en Y - H3-Y

H3-Y-X RACCORD EN Y INOX

Photos

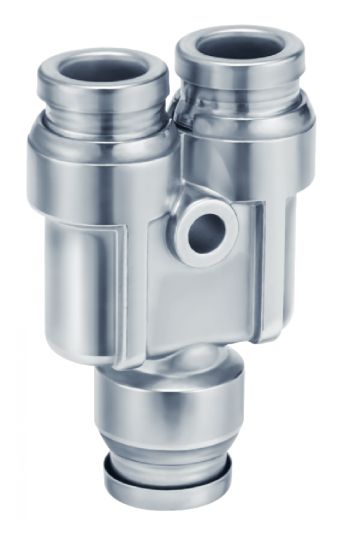

Raccord en Y inox

Dessins techniques

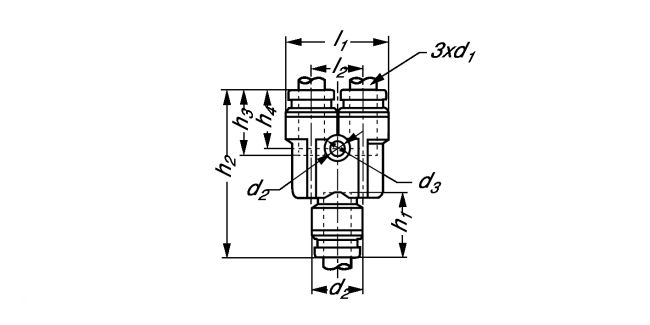

Raccord en Y inox - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
H3-Y-4-X

Informations

Raccord en Y inox - modèle H3-Y-X

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Applications
- Air, eau, vapeur.
- Environnement agressif.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Dégraissé.
- Conforme aux lois sanitaires en vigueur et à la directive RoHS.

Matière
- Inox 316.
- Joints : FKM spécial (avec fluor).

Sur demande
- Autres versions.

Documents

Schéma 0

Quantité

CAD
+

D
NC
H3-Y-4-X
4
9,1
18,2
30,4
12,6
11,3
9,1
3,2
5,6
11,1

D
NC
H3-Y-6-X
6
11,4
22,9
34,9
13,6
12,2
11,5
3,2
5,6
18,6

D
NC
H3-Y-8-X
8
13,7
28,3
40,1
16,1
14,1
14,6
4,2
8
29,7

D
NC
H3-Y-10-X
10
16,6
34,2
44
17
14,4
17,6
4,2
8
47,4

D
NC
H3-Y-12-X
12
18,7
38,5
48,4
18,6
15,8
19,8
4,2
8
62,1

D
NC
H3-Y-16-X
16
24,6
49,3
56,6
20,8
17,3
26
4,2
8
110,2
