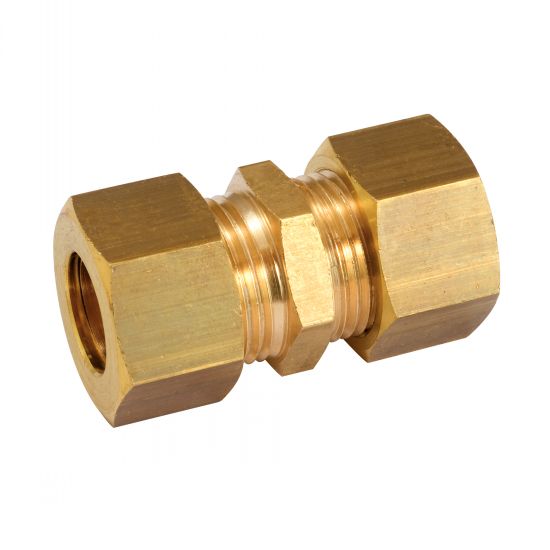

Raccord union double égal - H32-UD

Raccord union double égal - modèle H32-UD

Le raccord à olive union double égal H32-UD est conçu pour assurer le raccordement fiable de deux tubes de même diamètre dans les installations de fluides industriels. Grâce à son système de compression par olive, il garantit une étanchéité mécanique performante sans recours à la soudure.

La configuration union double permet un assemblage démontable, facilitant les opérations de maintenance et les modifications de réseau.

Matière
- Laiton .

Caractéristiques
- Fluides compatibles : Eau, huile d'usinage, carburant, huile hydraulique, air comprimé, fluides chimiques, désinfectants.
- Pression max : Vide à 550 bars.
- Température d'utilisation : -60°C à +250°C.

Fourniture
- Raccord.
- Ecrou.
- Olive.

Principe du raccord à olive union double
Le raccord à olive fonctionne par compression : lors du serrage, l'olive se déforme autour du tube afin d'assurer :
- Une étanchéité durable
- Une excellente résistance aux vibrations
- Une tenue mécanique sécurisée
- Un montage simple et rapide
La version union double égal permet de relier deux tubes de même diamètre dans un axe linéaire.

Applications industrielles
Le raccord à olive union double est utilisé dans :
- Les circuits hydrauliques industriels
- Les réseaux d'air comprimé
- Les installations de fluides techniques
- Les équipements industriels
- Les opérations de maintenance et retrofit
Sa conception facilite le remplacement ou l'extension d'un tronçon de tube existant.
