Raccord en T réduit inox - H3-TRED-X

H3-TRED-X RACCORD EN T RÉDUIT INOX

Photos

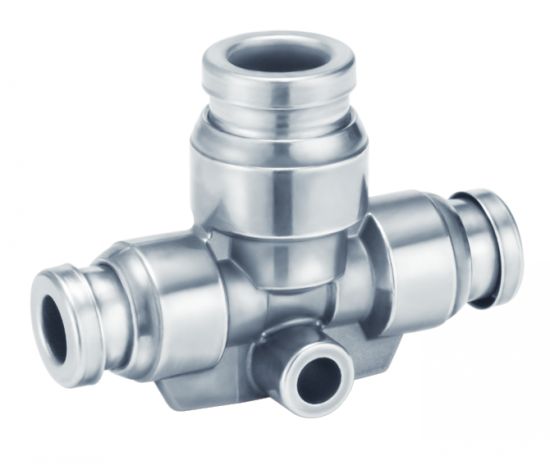

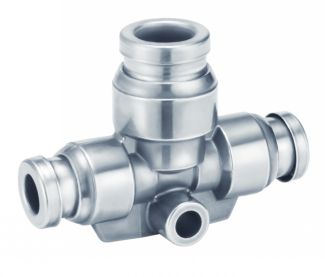

Raccord en T réduit inox

Dessins techniques

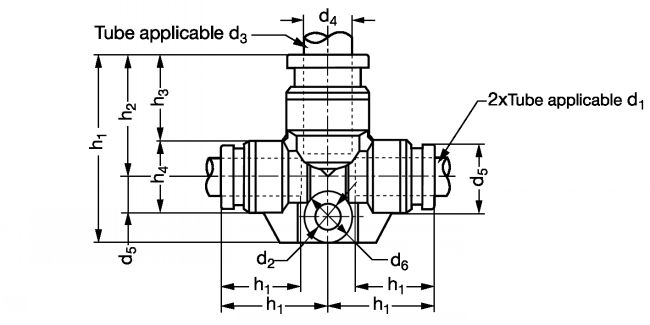

Raccord en T réduit inox - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
H3-TRED-4-6-X

Informations

Raccord en T réduit inox - modèle H3-TRED-X

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Applications
- Air, eau, vapeur.
- Environnement agressif.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Dégraissé.
- Conforme aux lois sanitaires en vigueur et à la directive RoHS.

Matière
- Inox 316.
- Joints : FKM spécial (avec fluor).

Sur demande
- Autres versions.

Documents

Schéma 0

Quantité

CAD
+

D
NC
H3-TRED-4-6-X
3,2
4
6
11,4
9,1
5,6
15,7
12,6
22,8
15,6
13,6
4,4
11,5

D
NC
H3-TRED-6-8-X
4,2
6
8
13,7
11,4
8
17,7
13,6
29,5
19,1
16,1
6,4
20

D
NC
H3-TRED-8-10-X
4,2
8
10
16,6
13,7
8
21,2
16,1
32,1
21
17
7,1
29,8

D
NC
H3-TRED-10-12-X
4,2
10
12
18,7
16,6
8
23,1
17
35,7
23,6
18,6
8,1
41,3

D
NC
H3-TRED-12-16-X
4,2
12
16
24,6
18,7
8
26,7
18,6
39,9
26,8
20,8
9,1
58
