Raccord en T piquage mâle conique au centre laiton nickelé - H30-T-CO-L

H30-T-CO-L RACCORD EN T PIQUAGE MÂLE CONIQUE AU CENTRE LAITON NICKELÉ

Photos

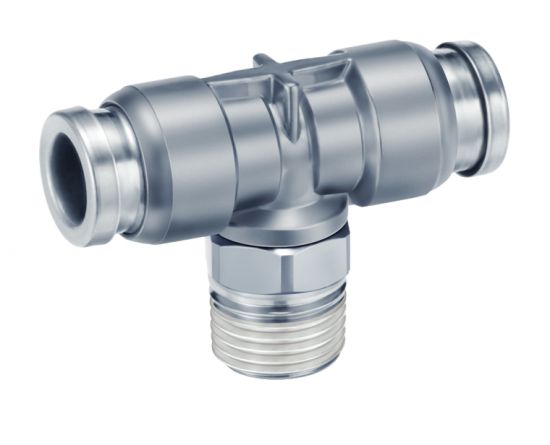

Raccord en T piquage

Dessins techniques

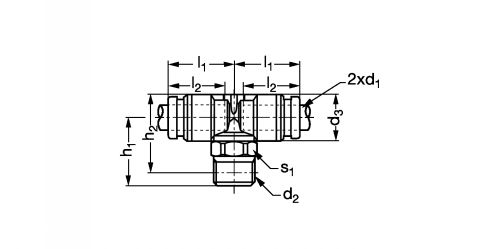

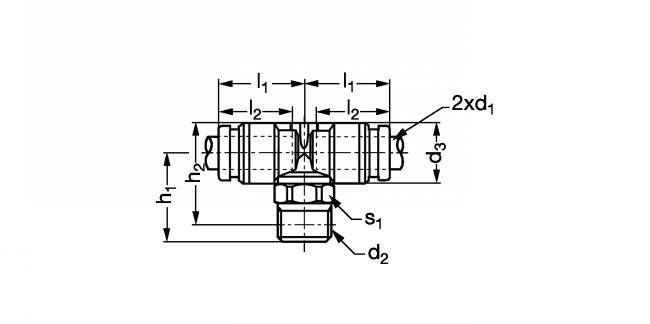

Raccord en T piquage - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
H30-T-4-1/8-CO-L

Informations

Raccord en T piquage mâle conique au centre laiton nickelé - modèle H30-T-CO-L

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Application
- Air.
- Eau.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Sans lubrification.
- Orientable.

Matière
- Laiton nickelé / inox 304.
- Joints : FLM FKM (avec fluor).
- Filetage prétéflonné.

Sur demande
- Autres versions.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
H30-T-4-1/8-CO-L
4
1/8
9,1
14,4
12,6
15,3
16,7
10
10,6

NC
NC
H30-T-4-1/4-CO-L
4
1/4
9,1
14,4
12,6
19,1
18,9
14
19,4

NC
NC
H30-T-6-1/8-CO-L
6
1/8
11,4
15,9
13,6
16,4
19
10
13,6

D
NC
H30-T-6-1/4-CO-L
6
1/4
11,4
15,9
13,6
20,2
21,2
14
22,5

NC
NC
H30-T-6-3/8-CO-L
6
3/8
11,4
15,9
13,6
21,6
22,2
17
35

D
NC
H30-T-8-1/8-CO-L
8
1/8
13,7
18,6
16,1
18,3
22
12
20

NC
NC
H30-T-8-1/4-CO-L
8
1/4
13,7
19,1
16,1
21,5
23,6
14
26,1

NC
NC
H30-T-8-3/8-CO-L
8
3/4
13,7
19,1
16,1
22,9
24,6
17
38

NC
NC
H30-T-10-1/8-CO-L
10
1/8
16,6
20
17
19,7
24,9
12
28,6

NC
NC
H30-T-10-1/4-CO-L
10
1/4
16,6
21
17
22,9
26,5
14
31,5

NC
NC
H30-T-10-3/8-CO-L
10
3/8
16,6
21
17
24,3
27,5
17
42,4

NC
NC
H30-T-12-1/4-CO-L
12
1/4
18,7
22,6
18,6
24
28,6
14
38,1

NC
NC
H30-T-12-3/8-CO-L
12
3/8
18,7
23,6
18,6
25,3
29,5
17
39,7
