Raccord piquage - H30-D-CY

H30-D-CY RACCORD PIQUAGE DROIT MÂLE CYLINDRIQUE LAITON NICKELÉ

Photos

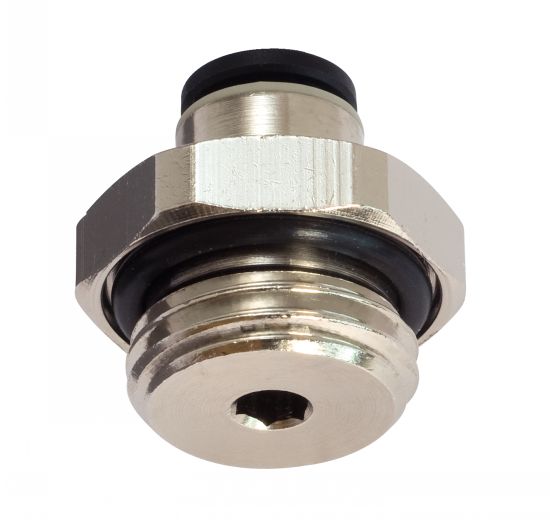

Raccord piquage

Dessins techniques

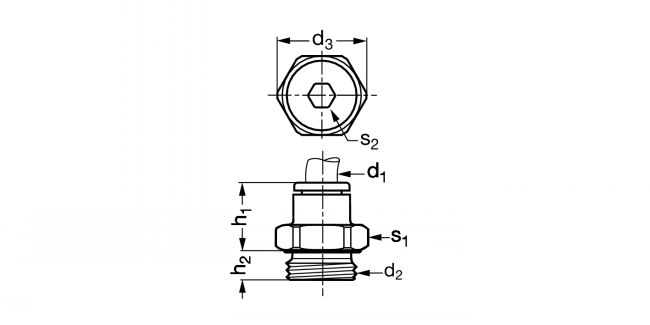

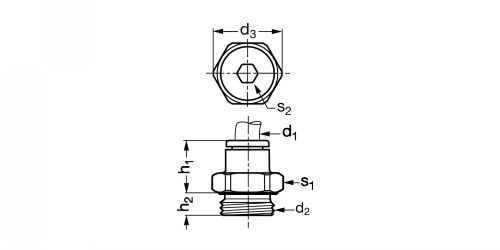

Raccord piquage - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
H30-D-3-M3-CY

Informations

Raccord piquage droit mâle cylindrique laiton nickelé - modèle H30-D-CY

Matière
- Corps : laiton nickelé.
- Joints : nitrile.
- Rondelle d'accrochage : acier inox .

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
H30-D-3-M3-CY
3
M3x0,5
-
12,5
2,5
8
-
CAD
NC
NC
H30-D-3-M5-CY
3
M5x0,8
8,5
12,5
3,5
8
2,5
CAD
NC
NC
H30-D-4-M3-CY
4
M3x0,5
-
14,5
2,5
8
-
CAD
D
NC
H30-D-4-M5-CY
4
M5x0,8
8,5
14
3
8
2,5
CAD
NC
NC
H30-D-4-M7-CY
4
M7x1
11
14
5
10
2,5
CAD
D
NC
H30-D-4-1/8-CY
4
1/8"
14
11,5
5
13
3
CAD
D
NC
H30-D-4-1/4-CY
4
1/4"
17,5
10,5
5,5
16
3
CAD
D
NC
H30-D-6-M5-CY
6
M5x0,8
11
16
3
10
2,5
CAD
D
NC
H30-D-6-M7-CY
6
M7x1
11
16
5
10
3

D
NC
H30-D-6-M10-CY
6
M10x1
14
13
5
13
4

NC
NC
H30-D-6-M12-CY
6
M12x1,5
16
13
5,5
15
4
CAD
D
NC
H30-D-6-1/8-CY
6
1/8"
14
13
5
13
4
CAD
D
NC
H30-D-6-1/4-CY
6
1/4"
17,5
12,5
5,5
16
4
CAD
D
NC
H30-D-6-3/8-CY
6
3/8"
22
13
5,5
20
4
CAD
D
NC
H30-D-6-1/2-CY
6
1/2"
26
20
7,5
24
4

NC
NC
H30-D-8-M10-CY
8
M10x1
14
21
5
13
5

NC
NC
H30-D-8-M12-CY
8
M12x1,5
16
21
5,5
15
5
CAD
D
NC
H30-D-8-1/8-CY
8
1/8"
14
20,5
4,5
13
5
CAD
D
NC
H30-D-8-1/4-CY
8
1/4"
17,5
19,5
5,5
16
6
CAD
D
NC
H30-D-8-3/8-CY
8
3/8"
22
18
5,5
20
6
CAD
D
NC
H30-D-8-1/2-CY
8
1/2"
26
16,5
7,5
24
6
CAD
D
NC
H30-D-10-1/4-CY
10
1/4"
17,5
23
5,5
16
7
CAD
D
NC
H30-D-10-3/8-CY
10
3/8"
22
19,5
5,5
20
8
CAD
D
NC
H30-D-10-1/2-CY
10
1/2"
26
18,5
7,5
24
8
CAD
D
NC
H30-D-12-1/4-CY
12
1/4"
21
27,5
5,5
19
7
CAD
D
NC
H30-D-12-3/8-CY
12
3/8"
22
27
5,5
20
9
CAD
D
NC
H30-D-12-1/2-CY
12
1/2"
26
22,5
7
24
10
CAD
D
NC
H30-D-14-3/8-CY
14
3/8"
24
29,5
5,5
22
9
CAD
D
NC
H30-D-14-1/2-CY
14
1/2"
26
28
7
24
10
