Raccord piquage - H30-D-CO

H30-D-CO-X RACCORD PIQUAGE DROIT MÂLE CONIQUE INOX

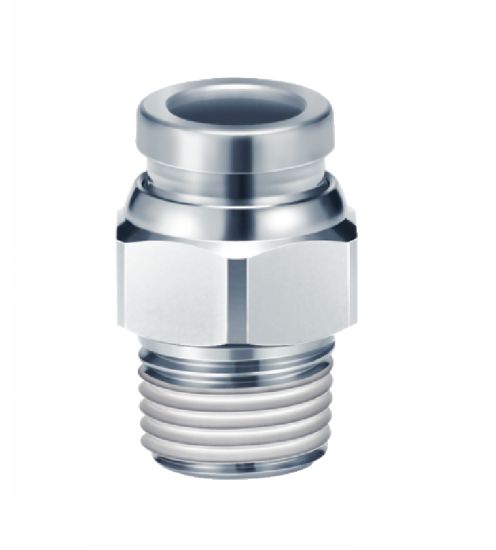

Photos

Raccord piquage

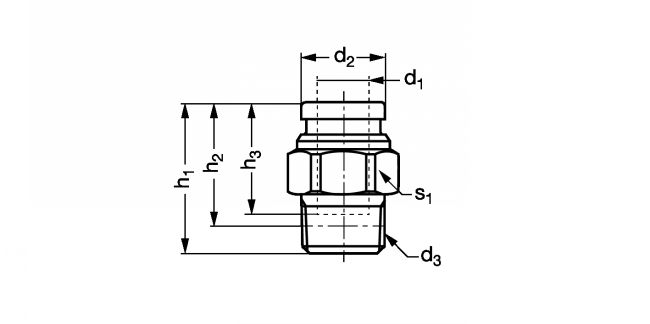

Dessins techniques

Raccord piquage - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
H30-D-4-1/4-CO-X

Informations

Raccord piquage droit mâle conique INOX - modèle H30-D-CO-X

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Applications
- Air, eau, vapeur.
- Environnement agressif.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5 à +150°C.
- Compact et léger.
- Dégraissé.
- Conforme aux lois sanitaires en vigueur et à la directive RoHS.

Matière
- Inox 316.
- Joints : FKM spécial (avec fluor).
- Filetage prétéflonné.

Sur demande
- Autres versions.

Documents

Schéma 0

Quantité

CAD
+

D
NC
H30-D-4-1/8-CO-X
4
8,7
1/8
15,3
12,2
12,6
10
4,7

D
NC
H30-D-4-1/4-CO-X
4
8,7
1/4
20,9
16,2
12,6
14
15,8

D
NC
H30-D-6-1/8-CO-X
6
11,1
1/8
18,1
15
13,6
12
7

D
NC
H30-D-6-1/4-CO-X
6
11,1
1/4
20,8
16,1
13,6
14
14,5

D
NC
H30-D-6-3/8-CO-X
6
11,1
3/8
23
17,9
13,6
17
27,3

D
NC
H30-D-8-1/8-CO-X
8
13,4
1/8
24,5
21,4
16,1
14
12,8

D
NC
H30-D-8-1/4-CO-X
8
13,4
1/4
22,3
17,6
16,1
14
12,9

D
NC
H30-D-8-3/8-CO-X
8
13,4
3/8
23,7
18,6
16,1
17
24,7

D
NC
H30-D-10-1/8-CO-X
10
16,4
1/8
25,5
22,4
17
17
18,9

D
NC
H30-D-10-1/4-CO-X
10
16,4
1/4
27,9
23,2
17
17
21,6

D
NC
H30-D-10-3/8-CO-X
10
16,4
3/8
23
17,9
17
17
20,6

D
NC
H30-D-10-1/2-CO-X
10
16,4
1/2
28,6
22,2
17
22
51,1

D
NC
H30-D-12-1/4-CO-X
12
18,5
1/4
30,5
25,8
18,6
19
27,4

D
NC
H30-D-12-3/8-CO-X
12
18,5
3/8
24,7
19,6
18,6
19
20,5

D
NC
H30-D-12-1/2-CO-X
12
18,5
1/2
28,7
22,3
18,6
22
44,6

D
NC
H30-D-16-3/8-CO-X
16
24,6
3/8
33,6
28,5
20,8
24
46

D
NC
H30-D-16-1/2-CO-X
16
24,6
1/2
29,5
23,1
20,8
24
37,4
