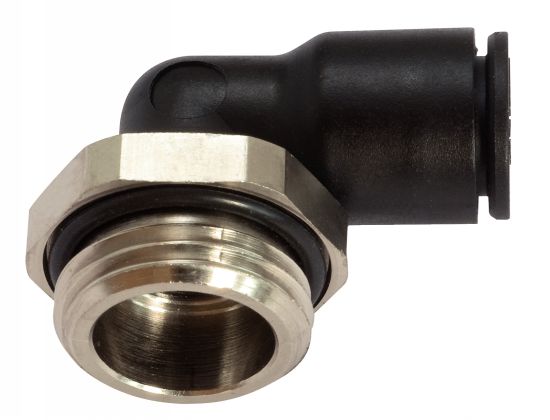

H30-L-CY RACCORD ÉQUERRE PIQUAGE MÂLE CYLINDRIQUE LAITON NICKELÉ

Photos

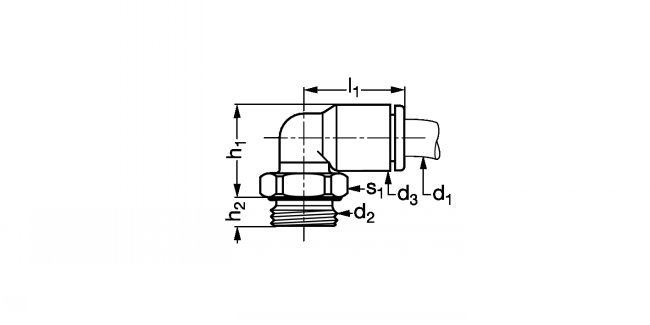

Dessins techniques

Informations

Raccord équerre piquage mâle cylindrique laiton nickelé - modèle H30-L-CY

Utilisation
- Une fois le raccord vissé sur un élément pneumatique.
- Il est possible de connecter et de déconnecter le tuyau d'air comprimé instantanément.
- La connexion et déconnexion du tuyau se fait sans outils, simplement en appuyant sur la bague noire en polymère.
- Raccord orientable.

Caractéristiques
- Fluides compatibles : Air comprimé.
- Pression d'utilisation : Vide à 20 bars.
- Températures : -20°C à +80°C.

Matière

- Corps : polymère H.R.
- Vis : laiton nickelé.
- Rondelle d'accrochage : acier inox.
- Joint : NBR (nitrile).

Sur demande
- Autres versions.

Quantité

CAD
+
CAD
D
NC
H30-L-4-M3-CY
4
M3
8,5
14,5
15
2,5
8
CAD
D
NC
H30-L-4-1/8-CY
4
1/8"
8,5
14
13
5
13
CAD
D
NC
H30-L-4-1/4-CY
4
1/4"
8,5
14
13
5,5
16
CAD
D
NC
H30-L-4-M5-CY
4
M5
8,5
14
13,5
3,5
8
CAD
D
NC
H30-L-6-1/8-CY
6
1/8"
10,5
16
15
5
13
CAD
D
NC
H30-L-6-1/4-CY
6
1/4"
10,5
16
15
5,5
16
CAD
D
NC
H30-L-6-3/8-CY
6
3/8"
10,5
16
15,5
5,5
20

D
NC
H30-L-6-M5-CY
6
M5
10,5
16
15,5
3,5
8
CAD
D
NC
H30-L-6-1/2-CY
6
1/2"
10,5
16
16
7
24
CAD
D
NC
H30-L-8-1/8-CY
8
1/8"
13,5
23
20,5
4,5
13
CAD
D
NC
H30-L-8-1/4-CY
8
1/4"
13,5
23
18,5
5,5
16
CAD
D
NC
H30-L-8-3/8-CY
8
3/8"
13,5
23
18,5
5,5
20
CAD
D
NC
H30-L-8-1/2-CY
8
1/2"
13,5
23
19
7
24
CAD
D
NC
H30-L-10-1/4-CY
10
1/4"
16
26,5
23,5
5,5
16
CAD
D
NC
H30-L-10-3/8-CY
10
3/8"
16
26,5
22
5,5
20
CAD
D
NC
H30-L-10-1/2-CY
10
1/2"
16
26,5
22
7,5
24
CAD
D
NC
H30-L-12-1/4-CY
12
1/4"
19
31
26,5
5,5
16
CAD
D
NC
H30-L-12-3/8-CY
12
3/8"
19
31
25
5,5
20
CAD
D
NC
H30-L-12-1/2-CY
12
1/2"
19
31
25
7
24
CAD
D
NC
H30-L-14-3/8-CY
14
3/8"
22
35,5
32,5
5,5
20
CAD
D
NC
H30-L-14-1/2-CY
14
1/2"
22
35,5
27
7
24
