Raccord équerre égal inox - H3-L-X

H3-L-X RACCORD ÉQUERRE ÉGAL INOX

Photos

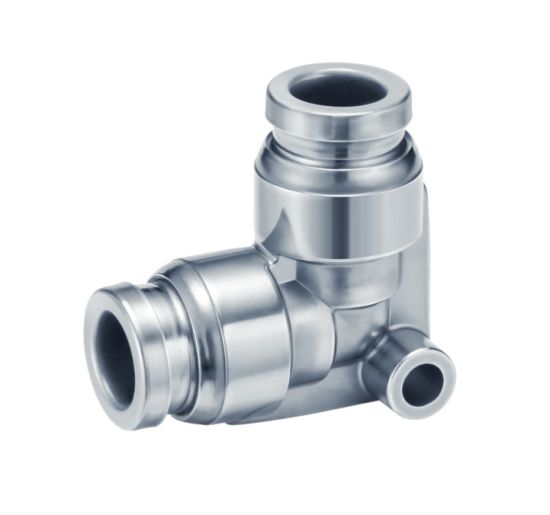

Raccord équerre égal inox

Dessins techniques

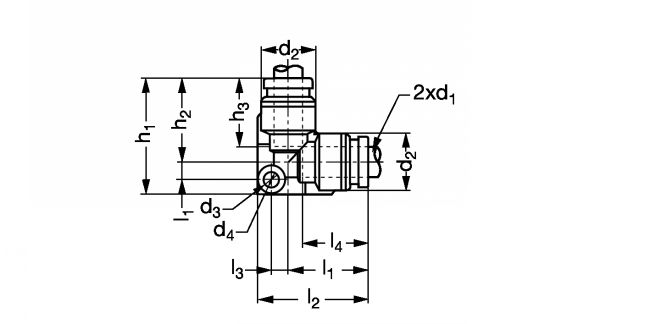

Raccord équerre égal inox - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
H3-L-4-X

Informations

Raccord équerre égal inox - modèle H3-L-X

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Applications
- Air, eau, vapeur.
- Environnement agressif.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Dégraissé.
- Conforme aux lois sanitaires en vigueur et à la directive RoHS.

Matière
- Inox 316.
- Joints : FKM spécial (avec fluor).

Sur demande
- Autres versions.

Documents

Schéma 0

Quantité

CAD
+

D
NC
H3-L-4-X
4
9,1
14,6
20,5
3,1
12,6
3,2
5,6
7,4

D
NC
H3-L-6-X
6
11,4
16,6
23
3,6
13,6
3,2
5,6
11

D
NC
H3-L-8-X
8
13,7
20,1
29,1
5
16,1
4,2
8
20,2

D
NC
H3-L-10-X
10
16,6
22
31,7
5,7
17
4,2
8
29,6

D
NC
H3-L-12-X
12
18,7
24,6
35
6,4
18,6
4,2
8
37,1

D
NC
H3-L-16-X
16
24,6
28,8
40,5
7,7
20,8
4,2
8
59,7
