H31-L-CO RACCORD À COIFFE ÉQUERRE MÂLE CONIQUE

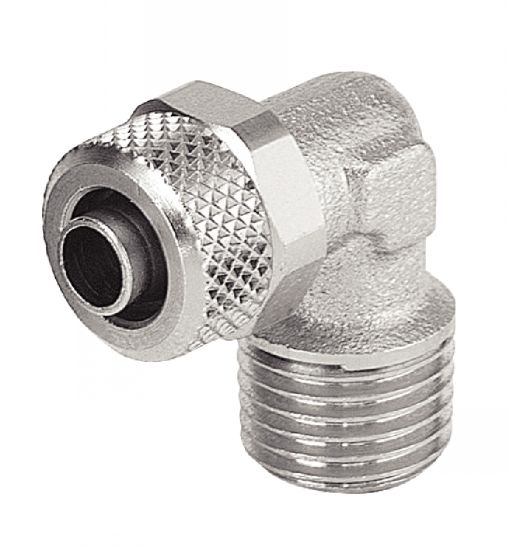

Photos

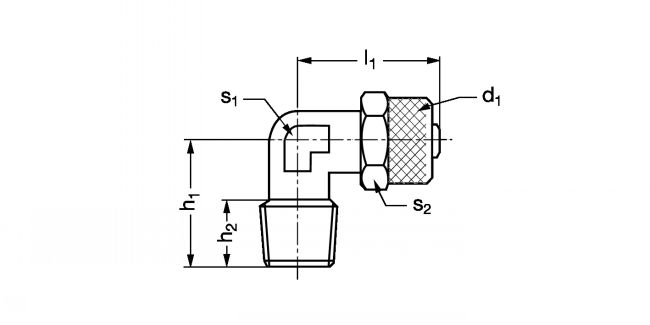

Dessins techniques

Informations

Raccord à coiffe equerre male conique - modèle H3-L-CO

Description
- Raccord à coiffe tout laiton (aussi appelé à compression ou à canule).
- La connexion est assurée par insertion du tube sur le guide conique du raccord et maintien du tube par serrage de l'écrou moleté.
- Système d'étanchéité sans joint assurant une excellente tenue du tube dans le raccord.

Applications
- Air comprimé, eau, fluides inertes, huile.

Caractéristiques
- Pression d'utilisation : 0 à 15 bars.
- Températures : -20°C à +80°C.
- Utilisable avec nos tubes polyamide, polyuréthane, PTFE, polyéthylène.
- Bonne résistance à la corrosion.

Matière

- Laiton nickelé.

Documents

Quantité

CAD
+

D
NC
H31-L-6-1/8-CO
1/8''
6 x 4
22
17
7
9
12
10

D
NC
H31-L-6-1/4-CO
1/4''
6 x 4
22
20
10
9
12
20

D
NC
H31-L-8-1/8-CO
1/8''
8 x 6
23
18
8
12
14
20

D
NC
H31-L-8-1/4-CO
1/4''
8 x 6
22
20
10
12
14
20

NC
NC
H31-L-8-3/8-CO
3/8''
8 x 6
21
21
12
9
16
30

D
NC
H31-L-10-1/4-CO
1/4''
10 x 8
25
20,5
10
12
16
30

D
NC
H31-L-10-3/8-CO
3/8''
10 x 8
23
22
12
11
14
30

D
NC
H31-L-12-3/8-CO
3/8''
12 x 10
31
24
12
17
19
60
