Raccord à coiffe union équerre égal - H31-L

H31-L RACCORD À COIFFE ÉQUERRE ÉGAL

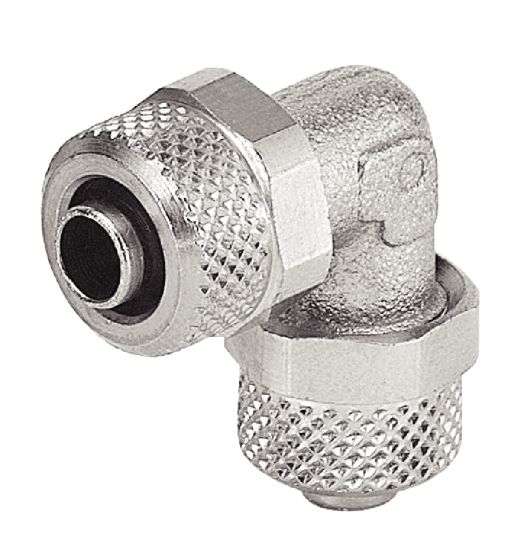

Photos

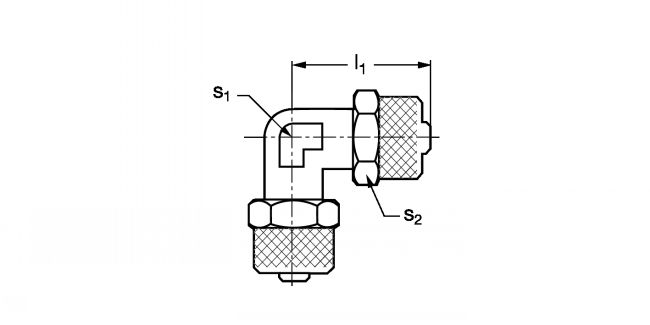

Dessins techniques

Informations

Raccord équerre égal laiton nickelé - modèle H3-L-L

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Application
- Air.
- Eau.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Sans lubrification.

Matière
- Laiton nickelé / inox 304.
- Joints : FLM FKM (avec fluor).

Sur demande
- Autres versions.

Documents

Quantité

CAD
+

D
NC
H31-L-6
6 x 4
27,5
9
12
20

D
NC
H31-L-8
8 x 6
29,5
12
14
20

NC
NC
H31-L-10
10 x 8
33,5
12
16
30
