Poulie dentée T système MAED-FIX® avec moyeu de serrage pour largeur de courroie de 10 mm - A9-T5-MF10

A9-T5-MF10 POULIE DENTÉE T AVEC MOYEU DE SERRAGE PAS 5 MM EN ALUMINIUM POUR COURROIE LARGEUR 10 MM Aluminium

Photos

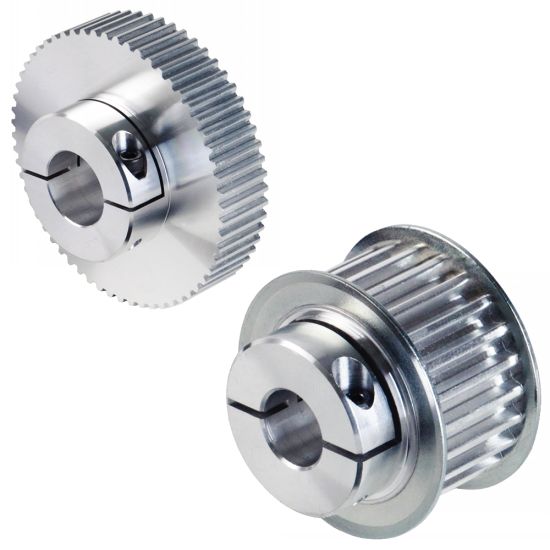

Poulie dentée T système MAED-FIX® avec moyeu de serrage

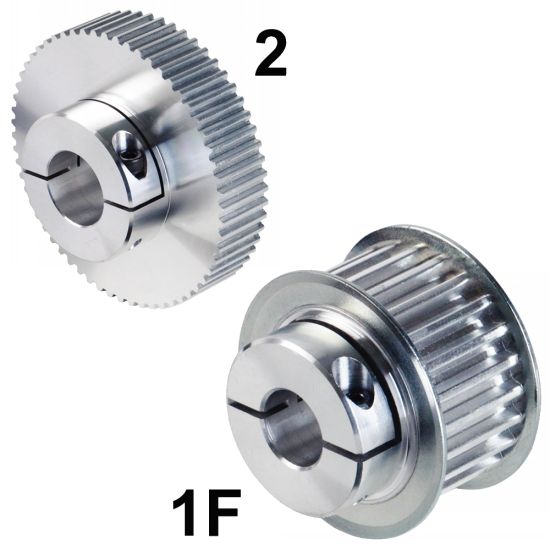

Poulie dentée T système MAED-FIX® avec moyeu de serrage

Dessins techniques

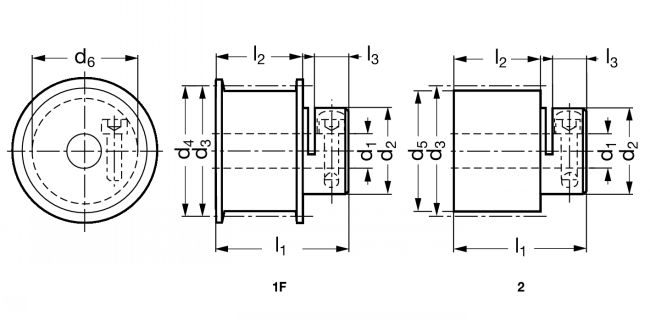

Poulie dentée T système MAED-FIX® avec moyeu de serrage - Plan
Mädler
EXEMPLE DE COMMANDE : Référence
A9-23T5/14-MF10-4

Informations

Poulie dentée T système MAED-FIX® avec moyeu de serrage, Pas 5 mm en aluminium pour largeur de courroie 10 mm - modèle A9-T5-MF10

Matière
- Aluminium similaire EN AW2017A.
- Flasques en acier galvanisé.
- Vis DIN 912-12.9, noir.

Caractéristiques
Tolérance d'alésage H7 continue au niveau de la roue.

Les moyeux des poulies dentées sont rainurés comme sur une bague d'arrêt. Les poulies dentées sont fixées sur les arbres avec la vis de blocage.
Aucun autre usinage requis, montage rapide, pas de dommages sur l'arbre, répartition uniforme des forces de serrage.
