A9-PSC PLAQUE DE SERRAGE POUR COURROIE DENTÉE

Photos

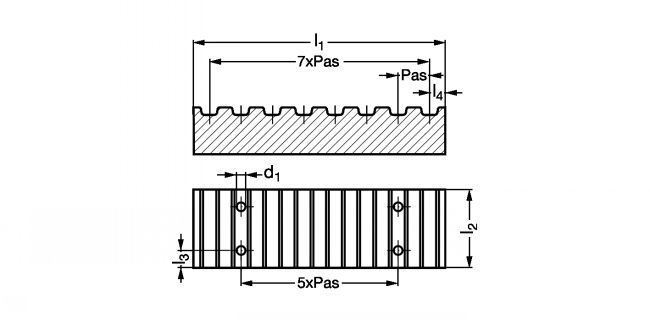

Dessins techniques

Informations

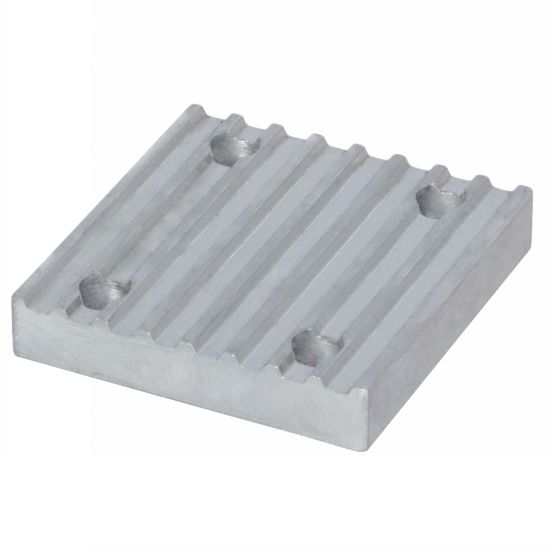

Plaque de serrage pour courroie dentée - modèle A9-PSC

Matière
- Aluminium .
Utilisation
- Les plaques de serrage sont utilisées pour fixer les extrémités d'une courroie synchrone à bouts libres sur un bâti ou à fixer un chariot à la courroie dans le cadre d'un mouvement alternatif linéaire.
- Les plaques de serrage ne doivent pas entrer en contact avec les poulies synchrones.

Quantité

CAD
+

D
NC
A9-PSC-10T5
T
5
41,8
29
6
3,4
8
5,5
0,02

NC
NC
A9-PSC-16T5
T
5
41,8
35
6
3,4
8
5,5
0,03

NC
NC
A9-PSC-25T5
T
5
41,8
44
6
3,4
8
5,5
0,04

NC
NC
A9-PSC-16T10
T
10
80
41
8
5
15
9
0,11

D
NC
A9-PSC-25T10
T
10
80
50
8
5
15
9
0,14

NC
NC
A9-PSC-32T10
T
10
80
57
8
5
15
9
0,16

NC
NC
A9-PSC-50T10
T
10
80
75
8
5
15
9
0,22

NC
NC
A9-PSC-10AT5
AT
5
41,8
29
6
3,4
8
5,5
0,02

NC
NC
A9-PSC-16AT5
AT
5
41,8
35
6
3,4
8
5,5
0,03

NC
NC
A9-PSC-25AT5
AT
5
41,8
44
6
3,4
8
5,5
0,04

NC
NC
A9-PSC-16AT10
AT
10
80
41
8
5
15
9
0,11

D
NC
A9-PSC-25AT10
AT
10
80
50
8
5
15
9
0,14

NC
NC
A9-PSC-32AT10
AT
10
80
57
8
5
15
9
0,16

D
NC
A9-PSC-50AT10
AT
10
80
75
8
5
15
9
0,22

NC
NC
A9-PSC-5M09
HTD
5
41,5
28
6
3,2
8
5,5
0,02

NC
NC
A9-PSC-5M15
HTD
5
41,5
34
6
3,2
8
5,5
0,03

NC
NC
A9-PSC-5M25
HTD
5
41,5
44
6
3,2
8
5,5
0,04

D
NC
A9-PSC-8M20
HTD
8
66
45
8
5
15
9
0,1

D
NC
A9-PSC-8M30
HTD
8
66
55
8
5
15
9
0,12

NC
NC
A9-PSC-8M50
HTD
8
66
75
8
5
15
9
0,17

NC
NC
A9-PSC-8M85
HTD
8
66
110
8
5
15
9
0,25

NC
NC
A9-PSC-XL037
POUCE
5,08
42,5
28,5
6
3,5
8
5,5
0,02

NC
NC
A9-PSC-L050
POUCE
9,52
76,6
39
8
5
15
9
0,1

NC
NC
A9-PSC-L075
POUCE
9,52
76,6
45
8
5
15
9
0,12

NC
NC
A9-PSC-L100
POUCE
9,52
76,6
51,5
8
5
15
9
0,14

NC
NC
A9-PSC-H050
POUCE
12,7
106,9
45
10
9
22
11
0,25

NC
NC
A9-PSC-H075
POUCE
12,7
106,9
51
10
9
22
11
0,28

NC
NC
A9-PSC-H100
POUCE
12,7
106,9
57,5
10
9
22
11
0,32
