Piquage droit mâle BSP cylindrique métrique - PARKER LEGRIS 3801

LEGRIS 3801 PIQUAGE DROIT MÂLE BSP CYLINDRIQUE MÉTRIQUE

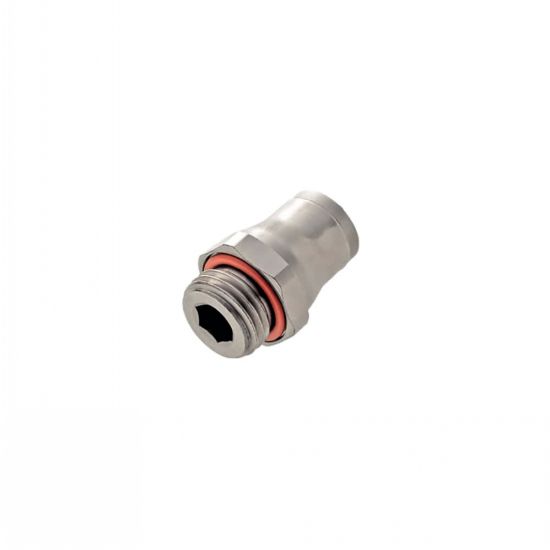

Photos

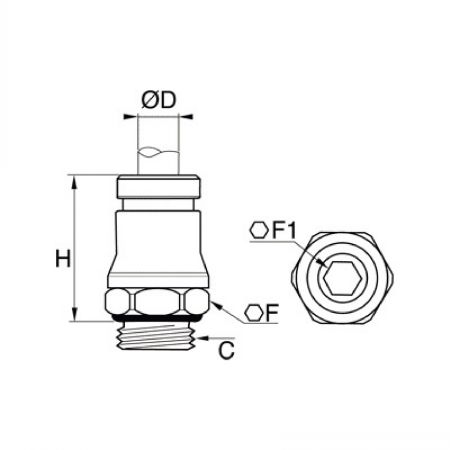

Dessins techniques

Informations

Piquage droit mâle BSP cylindrique métrique - modèle PARKER LEGRIS 3801

MATIERE
- Corps : acier inox 316L.
- Joint : FKM.
- Pince : acier inox 303.
- Rondelle- joint : acier inox 316L.
UTILISATION
- Pression maxi : 30 bars.
- Température d'utilisation : - 20°C à +120°C

Documents

Quantité

CAD
+

NC
NC
3801 04 10
4
G1/8
13
3
16,5

NC
NC
3801 04 19
4
M5x0,8
10
2,5
17

D
NC
3801 06 10
6
G1/8
13
4
18

D
NC
3801 06 13
6
G1/4
17
4
18
