Piquage droit mâle BSP cylindrique et métrique - PARKER LEGRIS 0101

LEGRIS 0101 PIQUAGE DROIT MÂLE BSP CYLINDRIQUE ET MÉTRIQUE

Photos

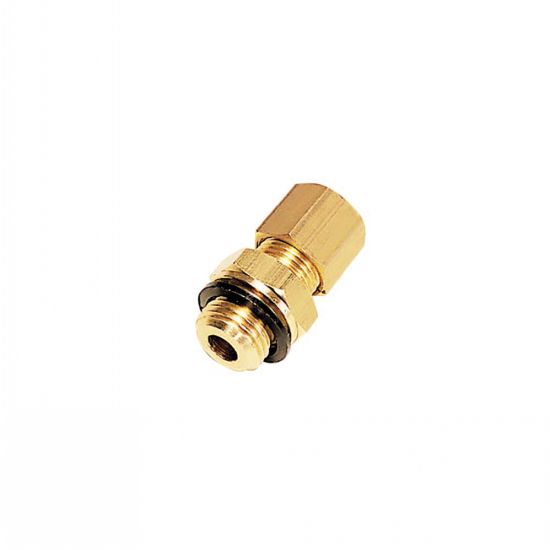

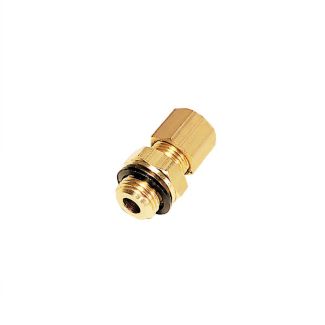

Piquage droit mâle BSP cylindrique et métrique - LEGRIS 0101

Dessins techniques

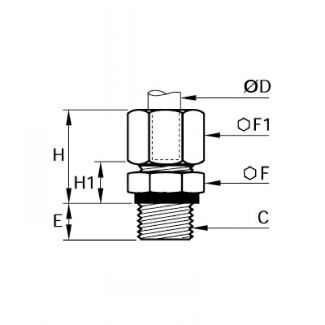

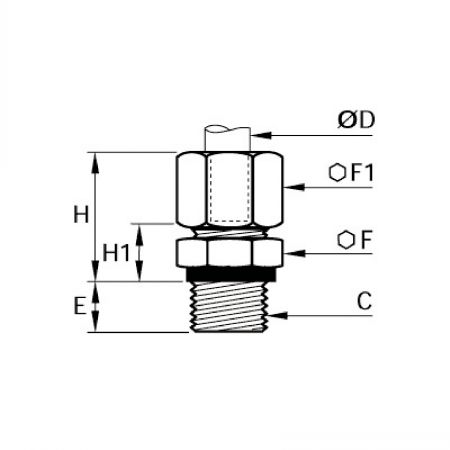

Piquage droit mâle BSP cylindrique et métrique - LEGRIS 0101 - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
0101 04 10

Informations

Piquage droit mâle BSP cylindrique et métrique - modèle PARKER LEGRIS 0101

MATIERE
-Corps : Laiton
- Ecrou : Laiton
- Rondelle-joint : Polymère technique
- Bague : Laiton
UTILISATION
- Température d'utilisation: -40°C à +100°C

Documents

Schéma 0

Quantité

CAD
+


NC
NC
0101 04 10

4
G1/8"
6,5
13
10
16,5
8

NC
NC
0101 04 19

4
M5x0,8
5
10
10
16,5
8

NC
NC
0101 05 10

5
G1/8"
6,5
13
12
17,5
8,5

NC
NC
0101 06 10

6
G1/8"
6,5
13
13
18
8,5

NC
NC
0101 06 13

6
G1/4"
8
17
13
18
9,5

D
NC
0101 08 10

8
G1/8"
6,5
13
14
19
8,5

D
NC
0101 08 13

8
G1/4"
8
17
14
19,5
9

D
NC
0101 08 17

8
G3/8"
11
22
14
20
10,5

NC
NC
0101 10 13

10
G1/4"
8
17
19
24
11

D
NC
0101 10 17

10
G3/8"
11
22
19
24
11,5

NC
NC
0101 12 13

12
G1/4"
8
19
22
24
11

D
NC
0101 12 17

12
G3/8"
11
22
22
24
11,5

NC
NC
0101 12 21

12
G1/2"
12
27
22
24
12

D
NC
0101 14 17

14
G3/8"
11
22
24
25
10,5

NC
NC
0101 14 21

14
G1/2"
12
27
24
25
11

NC
NC
0101 15 17

15
G3/8"
11
22
24
25
10,5

NC
NC
0101 15 21

15
G1/2"
12
27
24
25
11

NC
NC
0101 16 17

16
G3/8"
11
22
27
27
12

NC
NC
0101 16 21

16
G1/2"
12
27
27
27
12,5

NC
NC
0101 18 21

18
G1/2"
12
27
30
29,5
12,5

NC
NC
0101 18 27

18
G3/4"
13
32
30
29,5
13

NC
NC
0101 20 27

20
G3/4"
13
32
32
31
13

NC
NC
0101 22 27

22
G3/4"
13
32
36
32
13

NC
NC
0101 22 34

22
G1"
15
41
36
31
13,5
