Pignon double pour chaine simples à denture traitée en acier norme BS 16 B1 - Pas 25,40 mm

A1-016-165 PIGNON DOUBLE POUR CHAÎNES SIMPLES À DENTURE TRAITÉE EN ACIER DIN 8187 16 B1 - PAS 25,4 MM

Photos

Nouveau

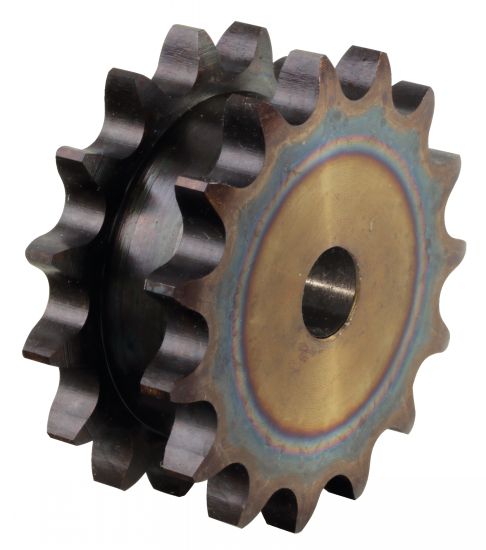

Pignon double pour chaînes simples à denture traitée en acier

Dessins techniques

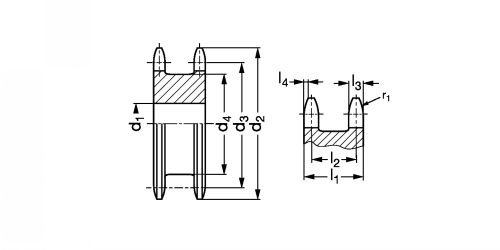

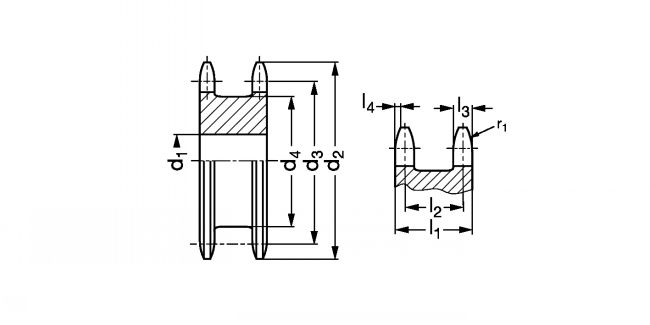

Pignon double pour chaînes simples - Plan
Mädler
EXEMPLE DE COMMANDE : Référence
A1-016-165-12

Informations

Pignon double pour chaînes simples 16 B1 - Pas 25,40 mm - modèle A1-016-165

Matière
- Acier C45.
- Dents fraisées, préalésées.
Utilisation
- Pour chaîne à rouleaux 16-B.
- l1 : 68 mm.
- l2 : 51,80 mm.
- l3 max : 16,20 mm.
- l4 = 2,5 mm.
- r1 : 26 mm.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
A1-016-165-12
12
20
109
98,14
69
2,58

NC
NC
A1-016-165-13
13
20
117
106,12
77
3,14

NC
NC
A1-016-165-14
14
20
125
114,15
85
3,76

NC
NC
A1-016-165-15
15
20
133
122,17
93
4,44

NC
NC
A1-016-165-16
16
25
141
130,2
101
5,09

NC
NC
A1-016-165-17
17
25
149
138,22
109
5,87

NC
NC
A1-016-165-18
18
25
157
146,28
117
6,7

NC
NC
A1-016-165-19
19
30
165,2
154,33
125
7,53

NC
NC
A1-016-165-21
21
30
181,2
170,43
141
9,48
