Pignon double pour chaine simples à denture traitée en acier norme BS 12 B1 - Pas 19,05 mm

Accueil » TRANSMISSION » Chaînes, pignons et accessoires » Pignons doubles pour chaines simples » Pignons doubles pour chaînes simples à denture traitée en acier DIN 8187 » PIGNON DOUBLE POUR CHAÎNES SIMPLES À DENTURE TRAITÉE EN ACIER DIN 8187 12 B1 - PAS 19,05 MM (Modèle : A1-016-125)

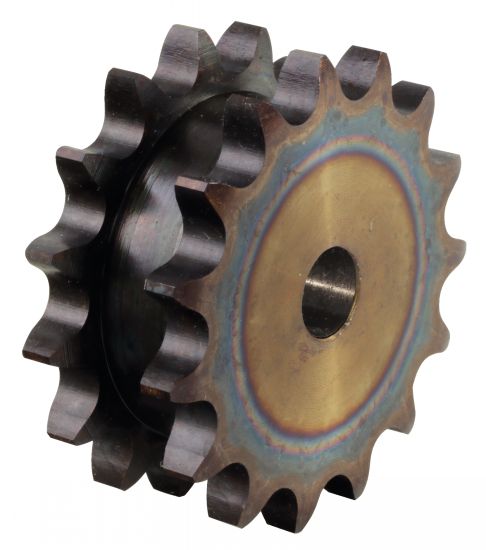

Photos

Nouveau

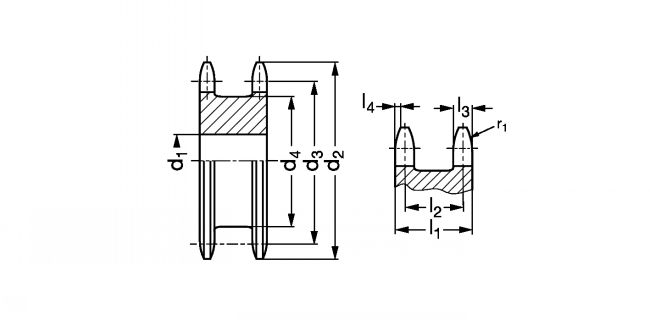

Dessins techniques

EXEMPLE DE COMMANDE :

Référence A1-016-125-12

Informations

Pignon double pour chaînes simples 12 B1 - Pas 19,05 mm - modèle A1-016-125

Matière
- Acier C45.
- Dents fraisées, préalésées.
Utilisation
- Pour chaîne à rouleaux 12-B.
- l1 : 44 mm.
- l2 : 32,90 mm.
- l3 max : 11,10 mm.
- l4 = 2,0 mm.
- r1 : 19 mm.

Documents

• Principes généraux des pignons et chaînes de transmission
• Taille réelle des pignons pour chaînes à rouleaux Echelle 1/1
• Relevé d'informations pour la détermination d'une transmission par chaîne

Schéma 0

Quantité



CAD

Dispo -------- Tout NC

Prix * --------- Tout NC

Ref ---- Tout A1-016-125-12 A1-016-125-13 A1-016-125-14 A1-016-125-15 A1-016-125-16 A1-016-125-17 A1-016-125-18 A1-016-125-19 A1-016-125-20 A1-016-125-21 A1-016-125-23 A1-016-125-25

+

Nombre de dents ------------------------ Tout 12 13 14 15 16 17 18 19 20 21 23 25

d1 --- Tout 20 25

d2 --- Tout 81,5 87,5 93,6 99,8 105,5 111,5 118 124,2 129,7 136 149 160

d3 --- Tout 73,6 79,6 85,6 91,6 97,7 103,7 109,7 115,8 121,8 127,8 139,9 152

d4 --- Tout 51 57 64 70 75 81 88 94 100 106 119 130

Poids -------- Tout 0,91 1,12 1,33 1,57 1,84 2,12 2,42 2,75 3,09 3,42 4,21 5,07



NC

NC

A1-016-125-12

12

20

81,5

73,6

51

0,91



NC

NC

A1-016-125-13

13

20

87,5

79,6

57

1,12



NC

NC

A1-016-125-14

14

20

93,6

85,6

64

1,33



NC

NC

A1-016-125-15

15

20

99,8

91,6

70

1,57



NC

NC

A1-016-125-16

16

20

105,5

97,7

75

1,84



NC

NC

A1-016-125-17

17

20

111,5

103,7

81

2,12



NC

NC

A1-016-125-18

18

20

118

109,7

88

2,42



NC

NC

A1-016-125-19

19

20

124,2

115,8

94

2,75



NC

NC

A1-016-125-20

20

20

129,7

121,8

100

3,09



NC

NC

A1-016-125-21

21

25

136

127,8

106

3,42



NC

NC

A1-016-125-23

23

25

149

139,9

119

4,21



NC

NC

A1-016-125-25

25

25

160

152

130

5,07
