Pignon double pour chaine simples à denture traitée en acier norme BS 10 B1 - Pas 15,875 mm

Accueil » TRANSMISSION » Chaînes, pignons et accessoires » Pignons doubles pour chaines simples » Pignons doubles pour chaînes simples à denture traitée en acier DIN 8187 » PIGNON DOUBLE POUR CHAÎNES SIMPLES À DENTURE TRAITÉE EN ACIER DIN 8187 10 B1 - PAS 15,875 MM (Modèle : A1-016-105)

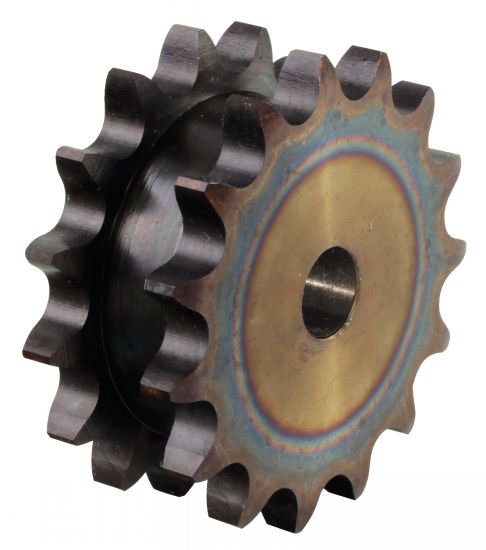

Photos

Nouveau

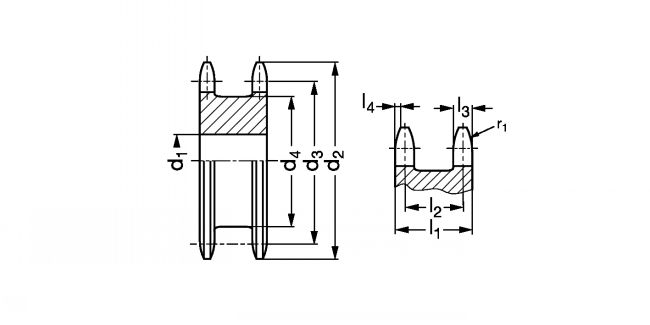

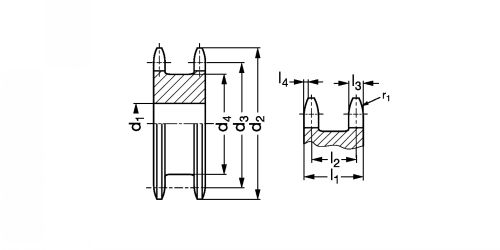

Dessins techniques

EXEMPLE DE COMMANDE :

Référence A1-016-105-12

Informations

Pignon double pour chaînes simples 10 B1 - Pas 15,875 mm - modèle A1-016-105

Matière
- Acier C45.
- Dents fraisées, préalésées.
Utilisation
- Pour chaîne à rouleaux 10-B.
- l1 : 34 mm.
- l2 : 24,90 mm.
- l3 max : 9,10 mm.
- l4 = 1,6 mm.
- r1 : 16 mm.

Documents

• Principes généraux des pignons et chaînes de transmission
• Taille réelle des pignons pour chaînes à rouleaux Echelle 1/1
• Relevé d'informations pour la détermination d'une transmission par chaîne

Schéma 0

Quantité



CAD

Dispo -------- Tout NC

Prix * --------- Tout NC

Ref ---- Tout A1-016-105-12 A1-016-105-13 A1-016-105-14 A1-016-105-15 A1-016-105-16 A1-016-105-17 A1-016-105-18 A1-016-105-19 A1-016-105-20 A1-016-105-21 A1-016-105-23 A1-016-105-25

+

Nombre de dents ------------------------ Tout 12 13 14 15 16 17 18 19 20 21 23 25

d1 --- Tout 15 20

d2 --- Tout 68 73 78 83 88 93 98,3 103,3 108,4 113,4 123,4 134

d3 --- Tout 61,34 66,32 71,34 76,36 81,37 86,39 91,42 96,45 101,49 106,52 116,58 126,66

d4 --- Tout 42 48 52 58 63 68 73 78 83 88 98 108

Poids -------- Tout 0,51 0,62 0,74 0,87 1,02 1,17 1,34 1,49 1,68 1,88 2,3 2,77



NC

NC

A1-016-105-12

12

15

68

61,34

42

0,51



NC

NC

A1-016-105-13

13

15

73

66,32

48

0,62



NC

NC

A1-016-105-14

14

15

78

71,34

52

0,74



NC

NC

A1-016-105-15

15

15

83

76,36

58

0,87



NC

NC

A1-016-105-16

16

15

88

81,37

63

1,02



NC

NC

A1-016-105-17

17

15

93

86,39

68

1,17



NC

NC

A1-016-105-18

18

15

98,3

91,42

73

1,34



NC

NC

A1-016-105-19

19

20

103,3

96,45

78

1,49



NC

NC

A1-016-105-20

20

20

108,4

101,49

83

1,68



NC

NC

A1-016-105-21

21

20

113,4

106,52

88

1,88



NC

NC

A1-016-105-23

23

20

123,4

116,58

98

2,3



NC

NC

A1-016-105-25

25

20

134

126,66

108

2,77
