Pignon à chaîne triple norme BS 06 B3 - Pas 9,525 mm - A1-013-06

A1-013-06 PIGNON À CHAÎNE TRIPLE NORME BS 06 B3 - PAS 9,525 MM

Photos

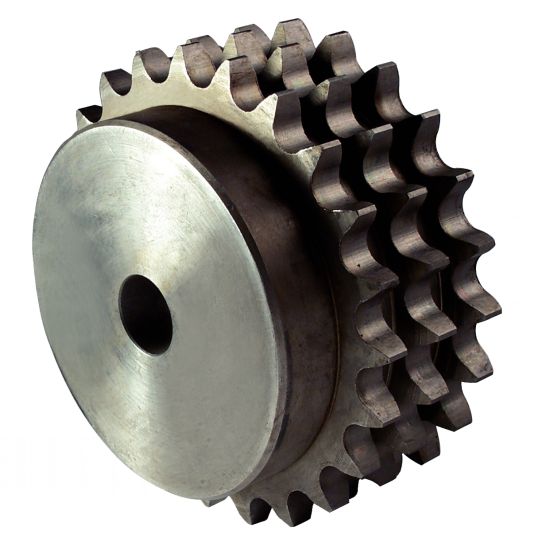

Pignon à chaîne triple norme BS

Dessins techniques

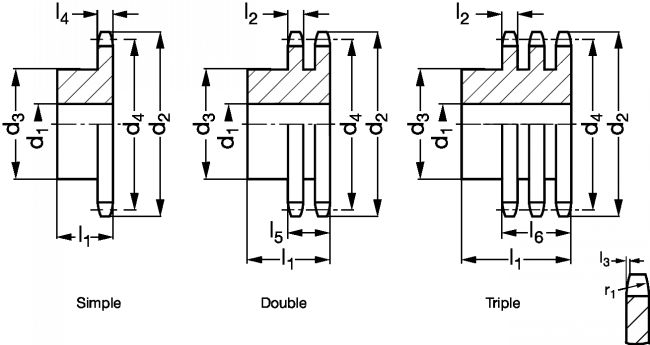

Pignon à chaîne triple norme BS - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-013-06-11

Informations

Pignon à chaîne triple norme BS 06 B3 - Pas 9,525 mm - modèle A1-013-06

Matière
- Acier ou fonte suivant la taille du pignon.
Utilisation
- Pour chaîne à rouleaux 06-B :
- Largeur intérieure : 5,72 mm.
- ø rouleau : 6,35 mm.
- l2 : 5,20 mm.
- l3 : 1 mm.
- l4 : 5,30 mm.
- l6 : 25,60 mm.
- r1 : 10 mm.
3D non disponible pour les roues fonte.

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
A1-013-06-11
Acier
11
12
37,5
22
33,8
35
0,11
CAD
NC
NC
A1-013-06-12
Acier
12
12
40,5
25
36,8
35
0,15
CAD
D
NC
A1-013-06-13
Acier
13
12
43,5
28
39,8
35
0,19
CAD
NC
NC
A1-013-06-14
Acier
14
12
46,5
31
42,8
35
0,23
CAD
NC
NC
A1-013-06-15
Acier
15
12
49,5
34
45,81
35
0,28
CAD
NC
NC
A1-013-06-16
Acier
16
12
52,5
37
48,82
35
0,33
CAD
D
NC
A1-013-06-17
Acier
17
12
55,5
40
51,83
35
0,39
CAD
NC
NC
A1-013-06-18
Acier
18
12
58,6
43
54,85
35
0,45
CAD
NC
NC
A1-013-06-19
Acier
19
12
61,6
46
57,87
35
0,51
CAD
NC
NC
A1-013-06-20
Acier
20
12
64,6
49
60,89
35
0,58
CAD
D
NC
A1-013-06-21
Acier
21
16
67,6
52
63,91
40
0,7
CAD
NC
NC
A1-013-06-23
Acier
23
16
73,7
58
69,95
40
0,87
CAD
NC
NC
A1-013-06-24
Acier
24
16
76,7
61
72,97
40
0,97
CAD
D
NC
A1-013-06-25
Acier
25
16
79,7
64
76
40
1,06
CAD
NC
NC
A1-013-06-27
Acier
27
16
85,7
70
82,04
40
1,27
CAD
D
NC
A1-013-06-28
Acier
28
16
88,8
73
85,07
40
1,39
CAD
NC
NC
A1-013-06-30
Acier
30
16
94,8
79
91,12
40
1,62
CAD
NC
NC
A1-013-06-33
Acier
33
16
103,9
80
100,2
40
1,89
CAD
NC
NC
A1-013-06-38
Acier
38
16
119
90
115,34
40
2,53
CAD
NC
NC
A1-013-068-45
Roue fonte
45
24
141,1
90
136,54
56
3,97

1. Roue en fonte
