A1-013-16 PIGNON À CHAÎNE TRIPLE NORME BS 16 B3 - PAS 25,4 MM

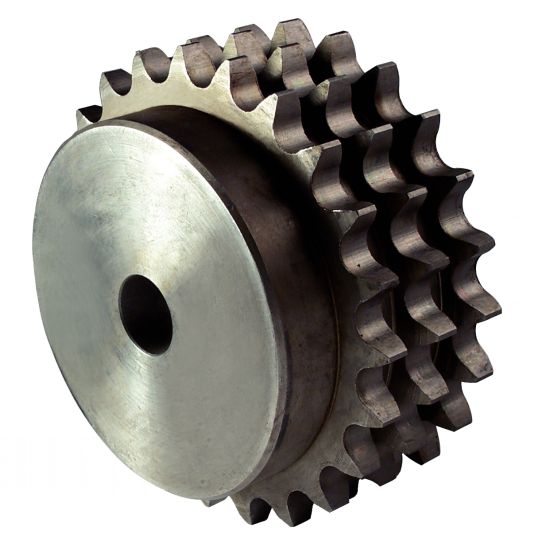

Photos

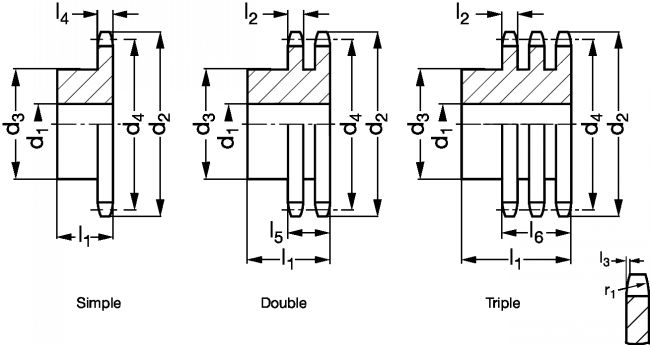

Dessins techniques

Informations

Pignon à chaîne triple norme BS 16 B3 - Pas 25,4 mm - modèle A1-013-16

Matière
- Acier ou fonte suivant la taille des pignons.
Utilisation
- Pour chaîne à rouleaux 16-B :
- Largeur intérieure : 17,02 mm.
- ø rouleau : 15,88 mm.
- l2 : 15,8 mm.
- l3 : 2,50 mm.
- l4 : 16,20 mm.
- l5 : 47,70 mm.
- l6 : 79,60 mm.
- r1 : 26 mm.

Quantité

CAD
+
CAD
D
NC
A1-013-16-15
Acier
15
25
133,7
96
122,17
100
6,37
CAD
NC
NC
A1-013-16-16
Acier
16
25
141,8
104
130,2
100
7,45
CAD
NC
NC
A1-013-16-17
Acier
17
25
149,8
112
138,22
100
8,6
CAD
D
NC
A1-013-16-19
Acier
19
25
165,9
128
154,33
100
11,16
CAD
NC
NC
A1-013-16-21
Acier
21
25
182
130
170,43
100
13,56
CAD
NC
NC
A1-013-16-23
Acier
23
25
198,1
130
186,53
100
16,15
CAD
NC
NC
A1-013-16-25
Acier
25
25
214,2
130
202,66
100
18,99
CAD
NC
NC
A1-013-16-38
Acier
38
30
319,2
140
307,59
100
43,9
