Pignon à chaîne triple norme BS 10 B3 - Pas 15,875 mm - A1-013-10

A1-013-10 PIGNON À CHAÎNE TRIPLE NORME BS 10 B3 - PAS 15,875 MM

Photos

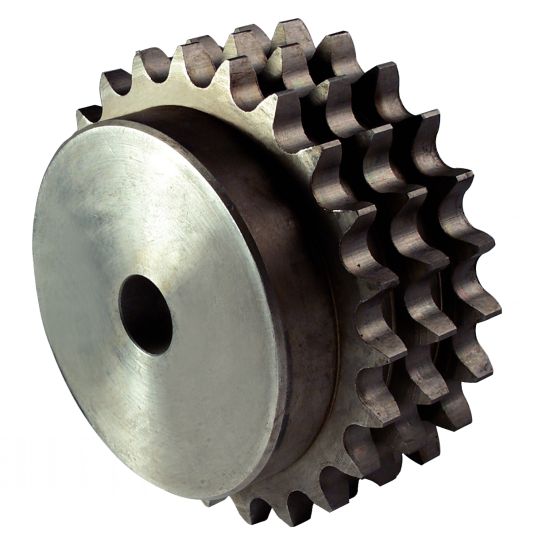

Pignon à chaîne triple norme BS

Dessins techniques

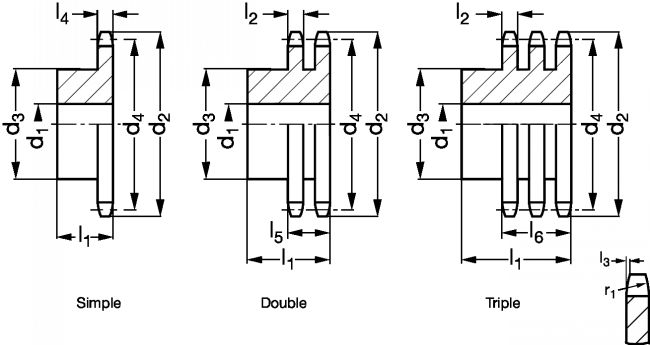

Pignon à chaîne triple norme BS - Plan
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-013-10-13

Informations

Pignon à chaîne triple norme BS 10 B3 - Pas 15,875 mm - modèle A1-013-10

Matière
- Acier ou fonte suivant la taille du pignon.
Utilisation
- Pour chaîne à rouleaux 10-B :
- Largeur intérieure : 9,65 mm.
- ø rouleau : 10,16 mm.
- l2 : 9 mm.
- l3 : 1,60 mm.
- l4 : 9,10 mm.
- l6 : 42,10 mm.
- r1 : 16 mm.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-013-10-13
Acier
13
16
73,2
49
66,32
55
0,78
CAD
D
NC
A1-013-10-15
Acier
15
16
83,2
59
76,36
55
1,37
CAD
D
NC
A1-013-10-17
Acier
17
16
93,3
69
86,39
60
1,99
CAD
NC
NC
A1-013-10-18
Acier
18
16
98,3
74
91,42
60
2,27
CAD
NC
NC
A1-013-10-23
Acier
23
20
123,5
95
116,58
60
3,86
CAD
NC
NC
A1-013-10-25
Acier
25
20
133,6
105
126,66
60
4,67
CAD
NC
NC
A1-013-10-30
Acier
30
20
158,8
120
151,87
60
6,65
CAD
NC
NC
A1-013-10-32
Acier
32
20
168,9
120
161,95
60
7,56

1. Roue en fonte
