Pignon à chaîne triple norme BS 08 B3 - Pas 12,7 mm - A1-013-08

A1-013-08 PIGNON À CHAÎNE TRIPLE NORME BS 08 B3 - PAS 12,7 MM

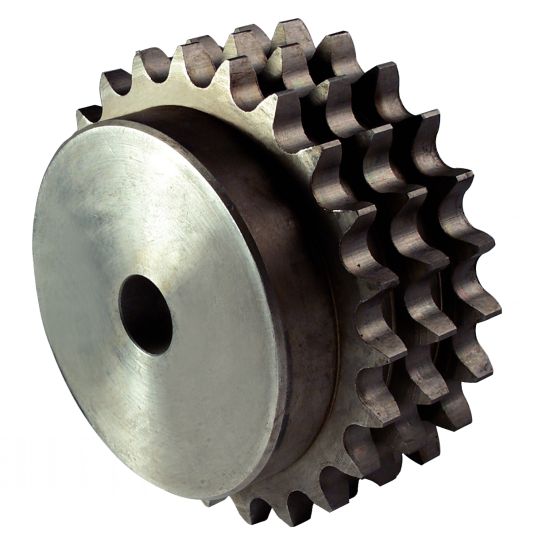

Photos

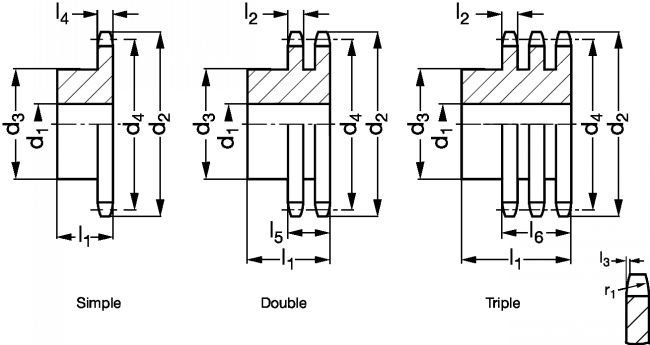

Dessins techniques

Informations

Pignon à chaîne triple norme BS 08 B3 - Pas 12,7 mm - modèle A1-013-08

Matière
- Acier ou fonte suivant la taille du pignon.
Utilisation
- Pour chaîne à rouleaux 08-B :
- Largeur intérieure : 7,75 mm.
- ø rouleau : 8,51 mm.
- l2 : 7 mm.
- l3 : 1,30 mm.
- l4 : 7,20 mm.
- l6 : 34,90 mm.
- r1 : 13 mm.

Quantité

CAD
+
CAD
NC
NC
A1-013-08-13
Acier
13
16
57,9
38
53,06
50
0,49
CAD
D
NC
A1-013-08-15
Acier
15
16
65,9
46
61,09
50
0,72
CAD
D
NC
A1-013-08-16
Acier
16
16
69,9
50
65,1
50
0,85
CAD
D
NC
A1-013-08-17
Acier
17
16
74
54
69,11
50
0,99
CAD
D
NC
A1-013-08-18
Acier
18
16
78
58
73,14
50
1,14
CAD
D
NC
A1-013-08-19
Acier
19
16
82
62
77,16
50
1,3
CAD
D
NC
A1-013-08-20
Acier
20
16
86
66
81,19
50
1,47
CAD
D
NC
A1-013-08-21
Acier
21
16
90,1
70
85,22
55
1,79
CAD
NC
NC
A1-013-08-22
Acier
22
16
94,1
70
89,24
55
1,93
CAD
NC
NC
A1-013-08-23
Acier
23
16
98,1
70
93,27
55
2,08
CAD
D
NC
A1-013-08-25
Acier
25
16
106,2
80
101,33
55
2,57
CAD
NC
NC
A1-013-08-27
Acier
27
20
114,2
85
109,4
55
2,96
CAD
D
NC
A1-013-08-30
Acier
30
20
126,3
100
121,5
55
3,86
CAD
D
NC
A1-013-08-38
Acier
38
25
158,6
120
153,8
55
6,14

1. Roue en fonte
