A1-01-16 PIGNON À CHAÎNE SIMPLE NORME BS 16 B1 - PAS 25,4 MM

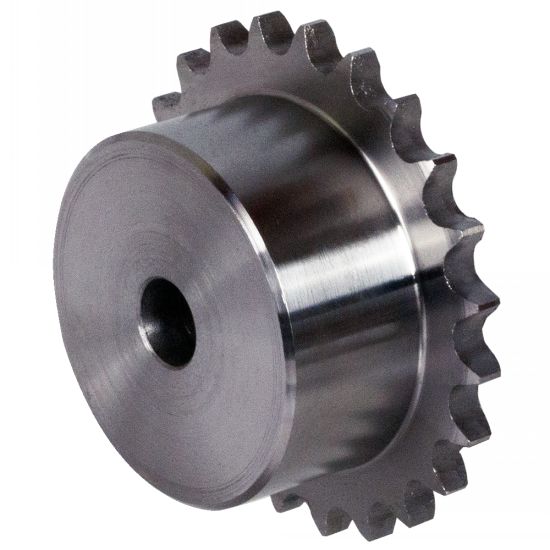

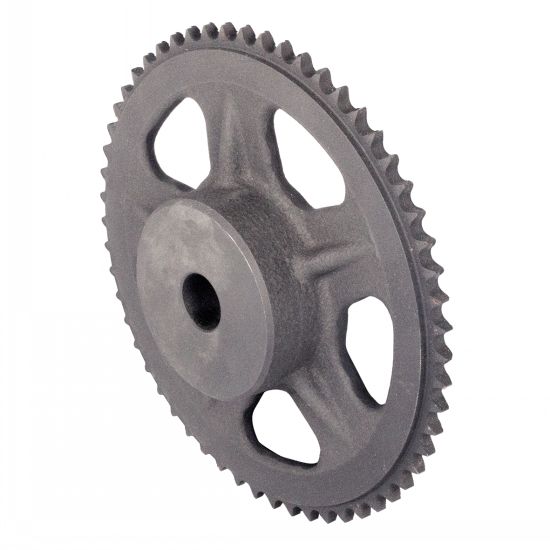

Photos

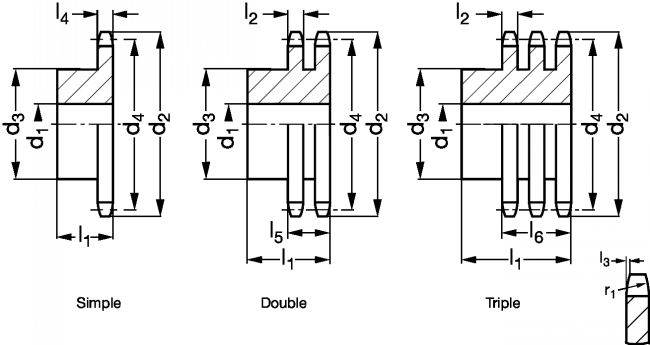

Dessins techniques

Informations

Pignon à chaîne simple norme BS 16 B1 - Pas 25,4 mm - modèle A1-01-16

Matière
- Acier ou fonte suivant la taille du pignon.
Utilisation
- Pour chaîne à rouleaux 16-B :
- Largeur intérieure : 17,02 mm.
- ø rouleau : 15,88 mm.
- l2 : 15,8 mm.
- l3 : 2,50 mm.
- l4 : 16,20 mm.
- l5 : 47,70 mm.
- l6 : 79,60 mm.
- r1 : 26 mm.
3D non disponible pour les roues fonte.

Quantité

CAD
+
CAD
D
NC
A1-01-16-8
Acier
8
16
77,9
42
66,37
35
0,47
CAD
NC
NC
A1-01-16-9
Acier
9
16
85,8
50
74,27
35
0,66
CAD
D
NC
A1-01-16-10
Acier
10
16
93,8
55
82,19
35
0,83
CAD
D
NC
A1-01-16-11
Acier
11
16
101,7
61
90,14
40
1,14
CAD
D
NC
A1-01-16-12
Acier
12
16
109,7
69
98,14
40
1,43
CAD
D
NC
A1-01-16-13
Acier
13
16
117,7
78
106,12
40
1,77
CAD
D
NC
A1-01-16-14
Acier
14
16
125,7
84
114,15
40
2,08
CAD
D
NC
A1-01-16-15
Acier
15
16
133,7
92
122,17
40
2,46
CAD
D
NC
A1-01-16-16
Acier
16
20
141,8
100
130,2
45
3,14
CAD
D
NC
A1-01-16-17
Acier
17
20
149,8
100
138,22
45
3,33
CAD
D
NC
A1-01-16-18
Acier
18
20
157,8
100
146,28
45
3,56
CAD
D
NC
A1-01-16-19
Acier
19
20
165,9
100
154,33
45
3,78
CAD
D
NC
A1-01-16-20
Acier
20
20
173,9
100
162,38
45
4,03
CAD
D
NC
A1-01-16-21
Acier
21
20
182
110
170,43
50
5,01
CAD
D
NC
A1-01-16-22
Acier
22
20
190,1
110
178,48
50
5,28
CAD
D
NC
A1-01-16-23
Acier
23
20
198,1
110
186,53
50
5,56
CAD
D
NC
A1-01-16-24
Acier
24
20
206,2
110
194,59
50
5,86
CAD
D
NC
A1-01-16-25
Acier
25
20
214,2
110
202,66
50
6,16
CAD
NC
NC
A1-01-16-26
Acier
26
20
222,3
120
210,72
50
6,96
CAD
D
NC
A1-01-16-27
Acier
27
20
230,4
120
218,79
50
7,3
CAD
NC
NC
A1-01-16-29
Acier
29
20
246,5
120
234,92
50
8
CAD
D
NC
A1-01-16-30
Acier
30
20
254,6
120
243
50
8,38
CAD
NC
NC
A1-01-16-32
Acier
32
25
270,7
120
259,13
50
9,09
CAD
NC
NC
A1-01-16-34
Acier
34
25
286,9
120
275,28
50
9,93
CAD
NC
NC
A1-01-16-35
Acier
35
25
294,9
120
283,36
50
10,36
CAD
NC
NC
A1-01-16-36
Acier
36
25
303
120
291,44
50
10,81
CAD
D
NC
A1-01-16-38
Acier
38
25
319,2
120
307,59
50
11,76
CAD
NC
NC
A1-01-168-38
Roue fonte
38
30
319,2
110
307,59
65
8,26
CAD
NC
NC
A1-01-168-57
Roue fonte
57
35
474,9
125
461,07
70
12,90
CAD
NC
NC
A1-01-168-76
Roue fonte
76
35
628,4
140
614,65
70
24,70
