Pignon à chaîne simple norme BS 12 B1 - Pas 19,05 mm - A1-01-12

A1-01-12 PIGNON À CHAÎNE SIMPLE NORME BS 12 B1 - PAS 19,05 MM

Photos

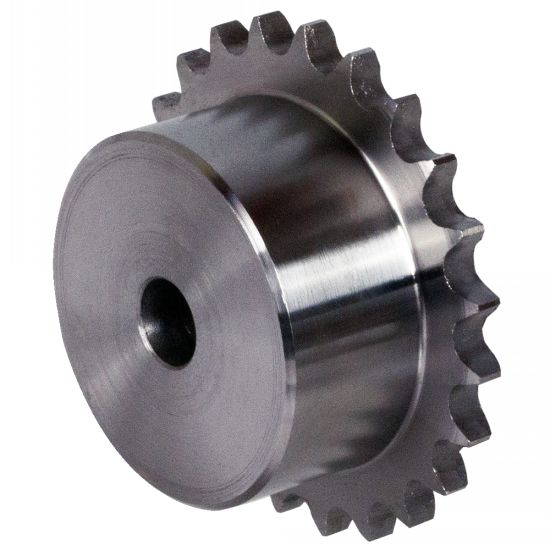

Pignon à chaîne simple norme BS

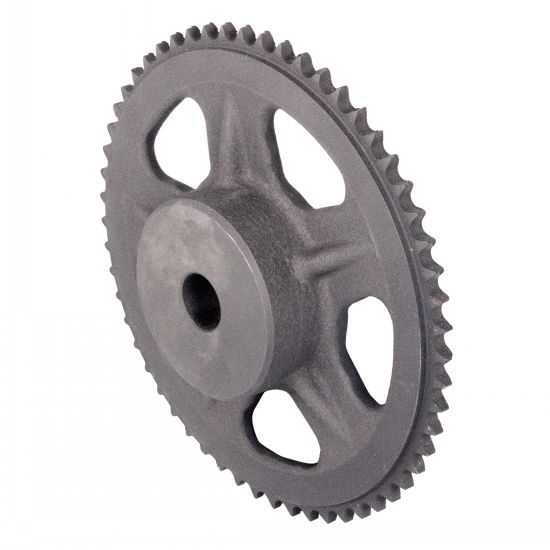

Roue fonte

Dessins techniques

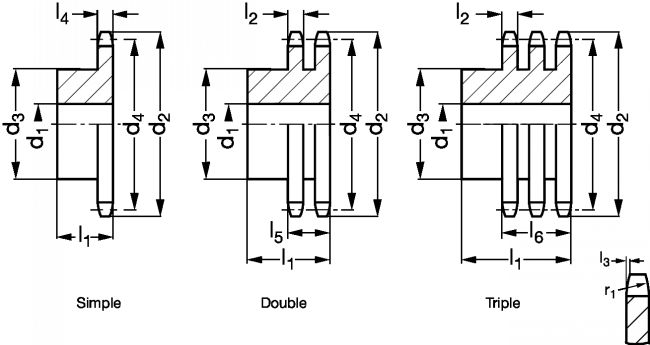

Pignon à chaîne simple norme BS - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-01-12-8

Informations

Pignon à chaîne simple norme BS 12 B1 - Pas 19,05 mm - modèle A1-01-12

Matière
- Acier ou fonte suivant la taille du pignon.
Utilisation
- Pour chaîne à rouleaux 12-B :
- Largeur intérieure : 11,68 mm.
- ø rouleau : 12,7 mm.
- l2 : 10,8 mm.
- l3 : 2 mm.
- l4 : 11,1 mm.
- l5 : 30,30 mm.
- l6 : 49,80 mm.
- r1 : 19 mm.
3D non disponible pour les roues fonte.

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
A1-01-12-8
Acier
8
12
58,0
31
49,78
30
0,21
CAD
NC
NC
A1-01-12-9
Acier
9
12
63,9
37
55,70
30
0,29
CAD
D
NC
A1-01-12-10
Acier
10
12
69,8
42
61,64
30
0,38
CAD
D
NC
A1-01-12-11
Acier
11
16
75,8
46
67,61
35
0,51
CAD
D
NC
A1-01-12-12
Acier
12
16
81,8
52
73,60
35
0,65
CAD
D
NC
A1-01-12-13
Acier
13
16
87,8
58
79,59
35
0,8
CAD
D
NC
A1-01-12-14
Acier
14
16
93,8
64
85,61
35
0,97
CAD
D
NC
A1-01-12-15
Acier
15
16
99,8
70
91,63
35
1,16
CAD
D
NC
A1-01-12-16
Acier
16
16
105,8
75
97,65
35
1,34
CAD
D
NC
A1-01-12-17
Acier
17
16
111,9
80
103,67
35
1,53
CAD
D
NC
A1-01-12-18
Acier
18
16
117,9
80
109,71
35
1,62
CAD
D
NC
A1-01-12-19
Acier
19
16
123,9
80
115,75
35
1,7
CAD
D
NC
A1-01-12-20
Acier
20
16
130,0
80
121,78
35
1,8
CAD
D
NC
A1-01-12-21
Acier
21
20
136,0
90
127,82
40
2,35
CAD
NC
NC
A1-01-12-22
Acier
22
20
142,0
90
133,86
40
2,46
CAD
D
NC
A1-01-12-23
Acier
23
20
148,1
90
139,90
40
2,56
CAD
D
NC
A1-01-12-24
Acier
24
20
154,1
90
145,94
40
2,68
CAD
D
NC
A1-01-12-25
Acier
25
20
160,2
90
152,00
40
2,8
CAD
NC
NC
A1-01-12-26
Acier
26
20
166,2
95
158,04
40
3,08
CAD
NC
NC
A1-01-12-27
Acier
27
20
172,3
95
164,09
40
3,21
CAD
D
NC
A1-01-12-28
Acier
28
20
178,3
95
170,13
40
3,34
CAD
NC
NC
A1-01-12-29
Acier
29
20
184,4
95
176,19
40
3,48
CAD
D
NC
A1-01-12-30
Acier
30
20
190,4
95
182,25
40
3,63
CAD
NC
NC
A1-01-12-31
Acier
31
20
196,5
95
188,31
40
3,78
CAD
D
NC
A1-01-12-32
Acier
32
20
202,5
95
194,35
40
3,93
CAD
NC
NC
A1-01-12-33
Acier
33
20
208,6
95
200,40
40
4,09
CAD
NC
NC
A1-01-12-34
Acier
34
20
214,6
95
206,46
40
4,25
CAD
NC
NC
A1-01-12-35
Acier
35
20
220,7
95
212,52
40
4,42
CAD
NC
NC
A1-01-12-36
Acier
36
20
226,8
100
218,58
40
4,71
CAD
NC
NC
A1-01-12-38
Acier
38
20
238,9
100
230,69
40
5,07
CAD
NC
NC
A1-01-128-38
Roue fonte
38
24
238,9
100
230,69
56
4,75
CAD
NC
NC
A1-01-128-45
Roue fonte
45
24
283,2
100
273,10
56
5,90
CAD
NC
NC
A1-01-128-57
Roue fonte
57
24
355,9
100
345,81
56
6,45
CAD
D
NC
A1-01-128-76
Roue fonte
76
24
471,1
100
460,99
56
12,30

1. Roue en fonte
