Pignon à chaîne simple en acier norme BS 05 B1 - Pas 8 mm - A1-01-05

A1-01-05 PIGNON À CHAÎNE SIMPLE EN ACIER NORME BS 05 B1 - PAS 8 MM

Photos

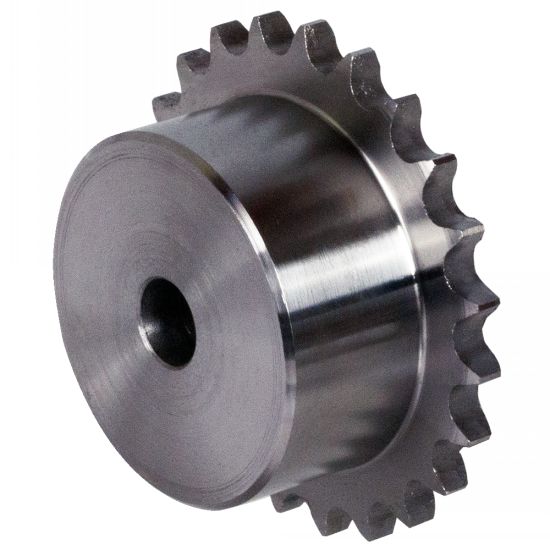

Pignon à chaîne simple en acier norme BS

Dessins techniques

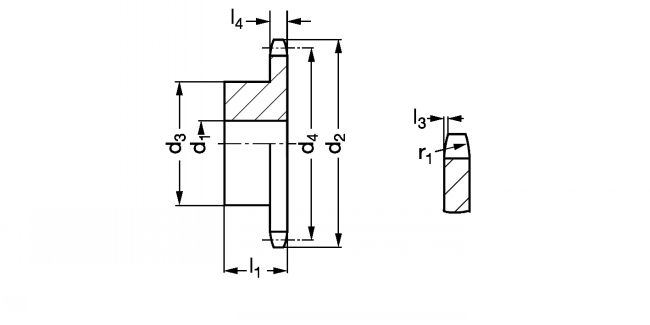

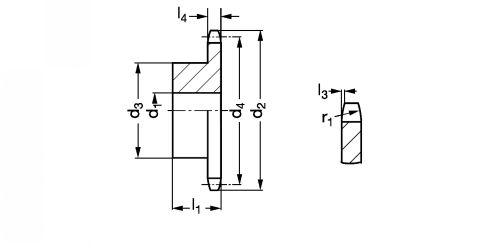

Pignon à chaîne simple en acier norme BS - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-01-05-8

Informations

Pignon à chaîne simple en acier norme BS 05 B1 - Pas 8 mm - modèle A1-01-05

Matière
- Acier non trempé.
Utilisation
- Pour chaîne à rouleaux 05B-1 :
- Largeur intérieure : 3 mm.
- ø rouleau : 5 mm.
- l3 : 1 mm.
- l4 : 2,8 mm.
- r : 8 mm.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-01-05-8
8
6
24,0
13
20,90
12
12
CAD
D
NC
A1-01-05-9
9
6
26,6
15
23,39
12
17
CAD
D
NC
A1-01-05-10
10
8
29,2
17
25,89
12
21
CAD
D
NC
A1-01-05-11
11
8
31,7
18
28,39
13
25
CAD
D
NC
A1-01-05-12
12
8
34,2
20
30,91
13
33
CAD
D
NC
A1-01-05-13
13
8
36,7
23
33,42
13
43
CAD
NC
NC
A1-01-05-14
14
8
39,2
25
35,95
13
53
CAD
D
NC
A1-01-05-15
15
8
41,7
28
38,48
13
66
CAD
D
NC
A1-01-05-16
16
8
44,3
30
41,01
14
81
CAD
D
NC
A1-01-05-17
17
8
46,8
30
43,53
14
83
CAD
D
NC
A1-01-05-18
18
8
49,3
30
46,07
14
88
CAD
D
NC
A1-01-05-19
19
8
51,9
30
48,61
14
93
CAD
D
NC
A1-01-05-20
20
8
54,4
30
51,14
14
97
CAD
NC
NC
A1-01-05-21
21
8
57,0
35
53,68
14
122
CAD
NC
NC
A1-01-05-22
22
8
59,5
35
56,21
14
127
CAD
D
NC
A1-01-05-23
23
8
62,0
35
58,75
14
133
CAD
NC
NC
A1-01-05-24
24
8
64,6
35
61,29
14
138
CAD
D
NC
A1-01-05-25
25
8
67,5
35
63,83
14
141
CAD
D
NC
A1-01-05-26
26
10
69,5
40
66,37
16
189
CAD
NC
NC
A1-01-05-27
27
10
72,2
40
68,91
16
193
CAD
NC
NC
A1-01-05-28
28
10
74,8
40
71,45
16
202
CAD
D
NC
A1-01-05-30
30
10
79,8
40
76,53
16
215
CAD
NC
NC
A1-01-05-32
32
12
84,9
40
81,61
16
220
CAD
D
NC
A1-01-05-35
35
12
92,5
40
89,25
16
236
CAD
NC
NC
A1-01-05-36
36
12
95,0
40
91,79
16
245
CAD
D
NC
A1-01-05-38
38
12
100,2
40
96,88
16
267
CAD
NC
NC
A1-01-05-40
40
12
105,3
40
101,97
16
283
CAD
D
NC
A1-01-05-45
45
12
118,0
60
114,69
20
575
CAD
NC
NC
A1-01-05-57
57
14
148,6
80
145,22
20
990
CAD
NC
NC
A1-01-05-76
76
20
197,7
80
193,59
25
1415
