Pignon à chaîne simple en acier norme BS - A1-01-24

A1-01-24 PIGNON À CHAÎNE SIMPLE EN ACIER NORME BS 24 B1 - PAS 38,1 MM

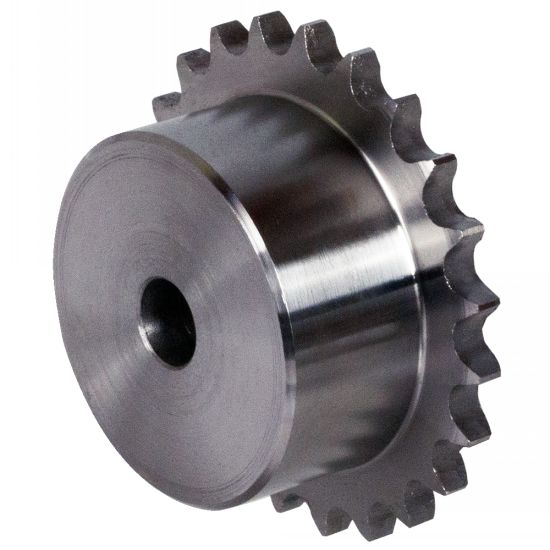

Photos

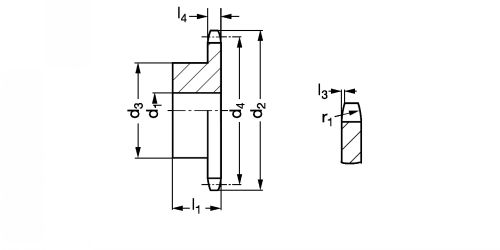

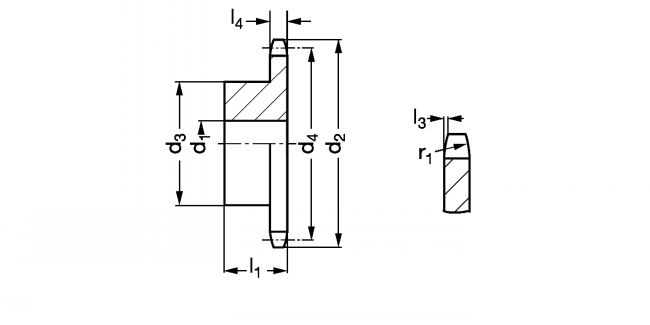

Dessins techniques

Informations

Pignon à chaîne simple en acier norme BS 24 B1 - Pas 38,1 mm - modèle A1-01-24

Matière
- Acier ou fonte suivant la taille des pignons.
Utilisation
- Pour chaîne à rouleaux 24-B :
- Largeur intérieure : 25,40 mm.
- ø rouleau : 25,40 mm.
- l3 : 4 mm.
- l4 : 24,1 mm.
- r1 : 38 mm.

Quantité

CAD
+
CAD
NC
NC
A1-01-24-11
11
25
149
90
135,21
50
CAD
D
NC
A1-01-24-12
12
25
161
102
147,22
50
CAD
NC
NC
A1-01-24-13
13
25
173
114
159,18
50
CAD
NC
NC
A1-01-24-15
15
25
197
132
183,26
50
CAD
NC
NC
A1-01-24-16
16
25
209
136
195,3
55
CAD
NC
NC
A1-01-24-17
17
25
221
136
207,34
55
CAD
NC
NC
A1-01-24-18
18
25
233
136
219,42
55
CAD
NC
NC
A1-01-24-19
19
25
245,5
136
231,49
55
CAD
NC
NC
A1-01-24-20
20
25
257,5
136
243,57
55
CAD
NC
NC
A1-01-24-21
21
30
270,5
150
255,65
60
CAD
NC
NC
A1-01-24-22
22
30
282,5
150
267,73
60
CAD
NC
NC
A1-01-24-25
25
30
319
150
304
60
CAD
NC
NC
A1-01-24-30
30
30
379,5
150
364,5
60
CAD
NC
NC
A1-01-24-38
38
30
476,5
150
461,39
60

1. Roue en fonte
