Pignon à chaîne double norme BS - A1-012-16

A1-012-16 PIGNON À CHAÎNE DOUBLE NORME BS 16 B2 - PAS 25,4 MM

Photos

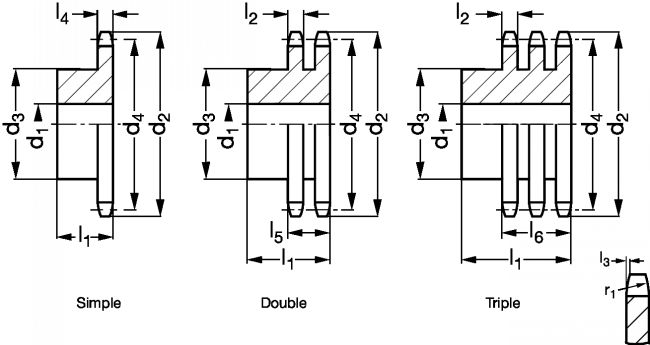

Dessins techniques

Informations

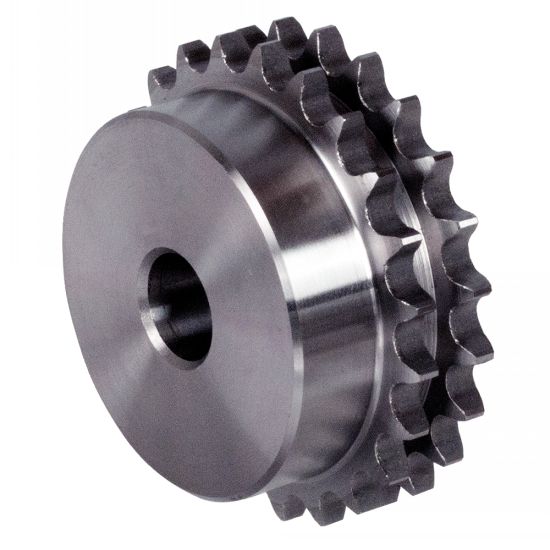

Pignon à chaîne double norme BS 16 B2 - Pas 25,4 mm - modèle A1-012-16

Matière
- Acier ou fonte suivant la taille des pignons.
Utilisation
- Pour chaîne à rouleaux 16-B :
- Largeur intérieure : 17,02 mm.
- ø rouleau : 15,88 mm.
- l2 : 15,8 mm.
- l3 : 2,50 mm.
- l4 : 16,20 mm.
- l5 : 47,70 mm.
- l6 : 79,6 mm.
- r1 : 26 mm.
3D non disponible pour les roues fonte.

Quantité

CAD
+
CAD
D
NC
A1-012-16-11
Acier
11
20
101,7
64
90,14
70
2,08
CAD
D
NC
A1-012-16-12
Acier
12
20
109,7
72
98,14
70
2,6
CAD
D
NC
A1-012-16-13
Acier
13
20
117,7
80
106,12
70
3,18
CAD
D
NC
A1-012-16-15
Acier
15
20
133,7
96
122,17
70
4,51
CAD
D
NC
A1-012-16-17
Acier
17
20
149,8
112
138,22
70
5,98
CAD
D
NC
A1-012-16-19
Acier
19
20
165,9
128
154,33
70
7,76
CAD
NC
NC
A1-012-16-20
Acier
20
20
173,9
130
162,38
70
8,52
CAD
D
NC
A1-012-16-21
Acier
21
25
182
130
170,43
70
9,24
CAD
D
NC
A1-012-16-23
Acier
23
25
198,1
130
186,53
70
10,8
CAD
D
NC
A1-012-16-25
Acier
25
25
214,2
130
202,66
70
12,52
CAD
D
NC
A1-012-16-30
Acier
30
25
254,6
130
243
70
17,48
CAD
NC
NC
A1-012-16-33
Acier
33
25
278,8
140
267,21
70
21,29
CAD
NC
NC
A1-012-16-35
Acier
35
25
294,9
140
283,36
70
22,21
CAD
D
NC
A1-012-16-38
Acier
38
25
319,2
140
307,59
70
27,79
CAD
NC
NC
A1-012-168-38

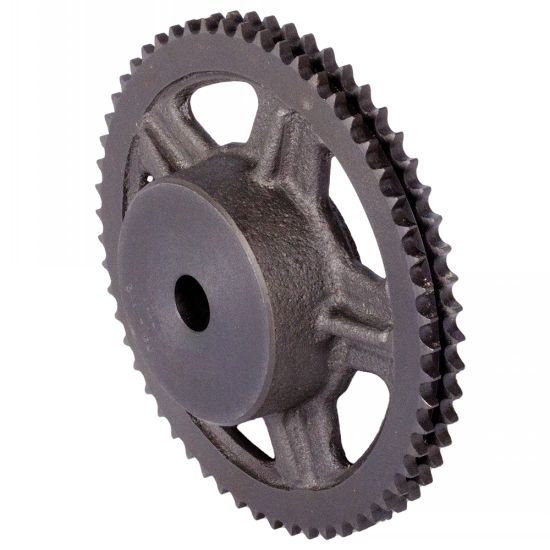

Roue fonte
38(1)
40
319,2
140
307,59
75
16,45
CAD
NC
NC
A1-012-168-57
Roue fonte
57(1)
40
474,9
170
461,07
75
29,5
CAD
NC
NC
A1-012-168-95
Roue fonte
95(1)
45
782
175
768,22
95
53

1. Roue en fonte
