Pignon à chaîne double norme BS 12 B2 - Pas 19,05 mm - A1-012-12

A1-012-12 PIGNON À CHAÎNE DOUBLE NORME BS 12 B2 - PAS 19,05 MM

Photos

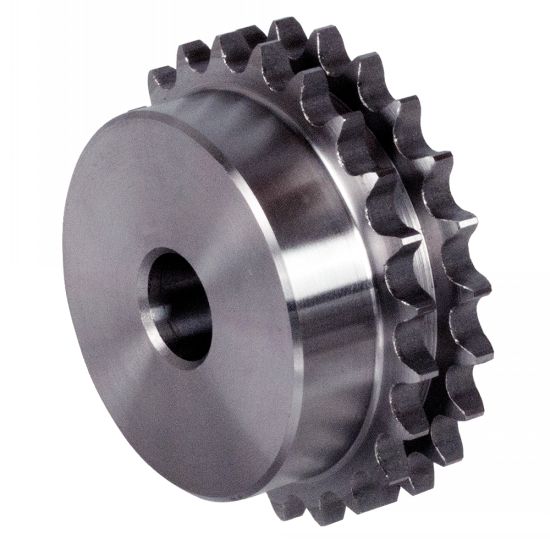

Pignon à chaîne double norme BS

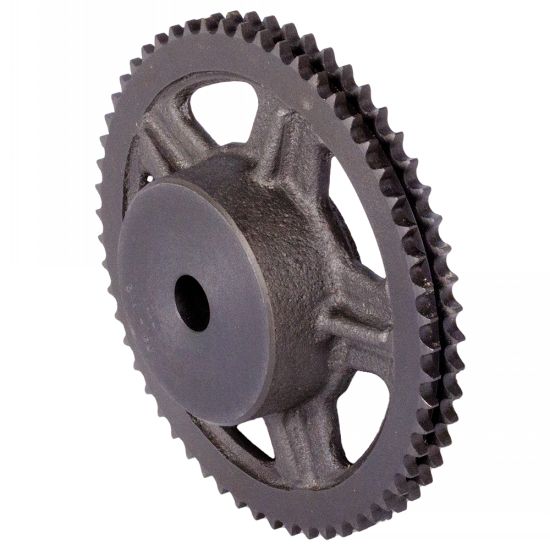

Roue fonte

Dessins techniques

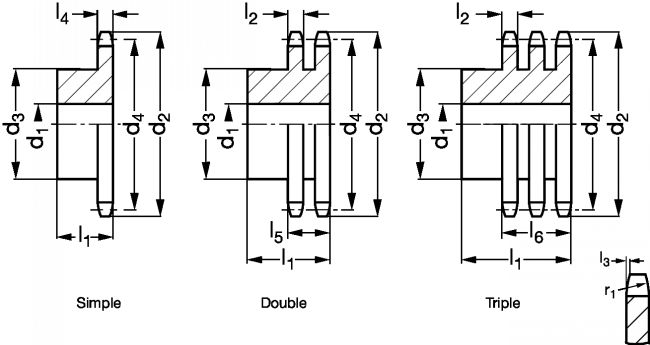

Pignon à chaîne double norme BS - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-012-12-33

Informations

Pignon à chaîne double norme BS 12 B2 - Pas 19,05 mm - modèle A1-012-12

Matière
- Acier ou fonte suivant la taille du pignon.
Utilisation
- Pour chaîne à rouleaux 12-B :
- Largeur intérieure : 11,68 mm.
- ø rouleau : 12,7 mm.
- l2 : 10,8 mm.
- l3 : 2 mm.
- l4 : 11,10 mm.
- l5 : 30,30 mm.
- l6 : 49,80 mm.
- r1 : 19 mm.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-012-12-10
Acier
10
12
69,8
42
61,64
45
0,59
CAD
NC
NC
A1-012-12-11
Acier
11
16
75,8
47
67,61
50
0,81
CAD
D
NC
A1-012-12-12
Acier
12
16
81,8
53
73,60
50
1,02
CAD
D
NC
A1-012-12-13
Acier
13
16
87,8
59
79,59
50
1,25
CAD
D
NC
A1-012-12-14
Acier
14
16
93,8
65
85,61
50
1,46
CAD
D
NC
A1-012-12-15
Acier
15
16
99,8
71
91,63
50
1,74
CAD
D
NC
A1-012-12-16
Acier
16
20
105,8
77
97,65
50
2,03
CAD
D
NC
A1-012-12-17
Acier
17
20
111,9
83
103,67
50
2,36
CAD
D
NC
A1-012-12-18
Acier
18
20
117,9
89
109,71
50
2,70
CAD
D
NC
A1-012-12-19
Acier
19
20
123,9
95
115,75
50
3,07
CAD
D
NC
A1-012-12-20
Acier
20
20
130,0
100
121,78
50
3,43
CAD
D
NC
A1-012-12-21
Acier
21
20
136,0
100
127,82
50
3,69
CAD
NC
NC
A1-012-12-22
Acier
22
20
142,0
100
133,86
50
3,97
CAD
D
NC
A1-012-12-23
Acier
23
20
148,1
110
139,90
50
4,51
CAD
NC
NC
A1-012-12-24
Acier
24
20
154,1
110
145,94
50
4,81
CAD
D
NC
A1-012-12-25
Acier
25
20
160,2
120
152,00
50
5,41
CAD
NC
NC
A1-012-12-26
Acier
26
20
166,2
120
158,04
50
5,73
CAD
NC
NC
A1-012-12-27
Acier
27
20
172,3
120
164,09
50
6,08
CAD
D
NC
A1-012-12-28
Acier
28
20
178,3
120
170,13
50
6,43
CAD
D
NC
A1-012-12-30
Acier
30
20
190,4
120
182,25
50
7,19
CAD
NC
NC
A1-012-12-32
Acier
32
20
202,5
120
194,35
50
8,00
CAD
NC
NC
A1-012-12-34
Acier
34
20
214,6
120
206,46
50
8,86
CAD
NC
NC
A1-012-12-35
Acier
35
20
220,7
120
212,52
50
9,31
CAD
NC
NC
A1-012-12-36
Acier
36
25
226,8
120
218,58
50
9,71
CAD
D
NC
A1-012-12-38
Acier
38
25
238,9
120
230,69
50
10,78
CAD
NC
NC
A1-012-128-38
Roue fonte
38
25
238,9
110
230,69
63
7,50
CAD
D
NC
A1-012-128-57
Roue fonte
57
30
355,9
120
355,9
63
10,30
CAD
NC
NC
A1-012-128-76
Roue fonte
76
30
471,1
135
471,1
63
15,20

1. Roue en fonte
