Pignon à chaîne double norme BS 10 B2 - Pas 15,875 mm - A1-012-10

A1-012-10 PIGNON À CHAÎNE DOUBLE NORME BS 10 B2 - PAS 15,875 MM

Photos

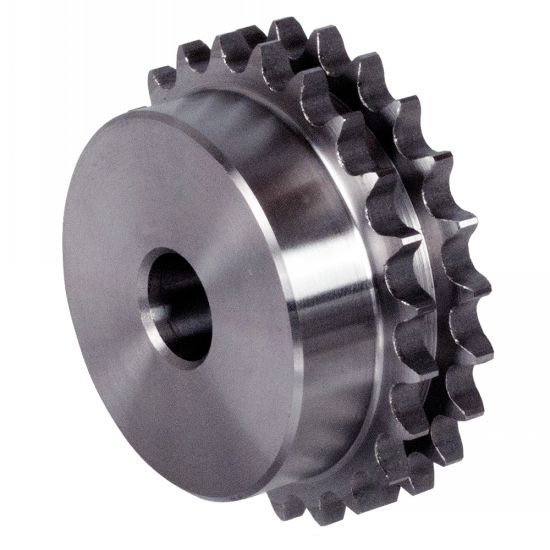

Pignon à chaîne double norme BS

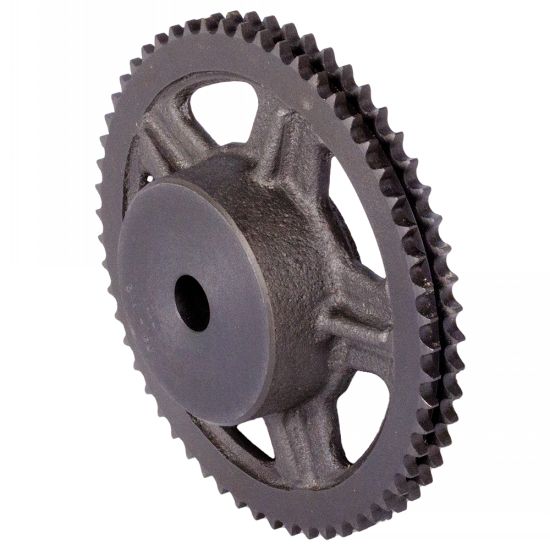

Roue fonte

Dessins techniques

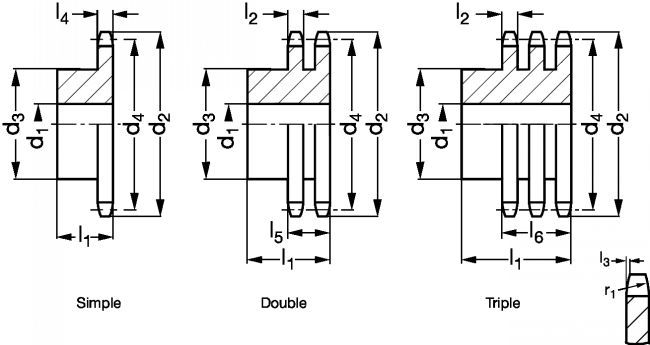

Pignon à chaîne double norme BS - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-012-10-10

Informations

Pignon à chaîne double norme BS 10 B2 - Pas 15,875 mm - modèle A1-012-10

Matière
- Acier ou fonte suivant la taille du pignon.
Utilisation
- Pour chaîne à rouleaux 10-B :
- Largeur intérieure : 9,65 mm.
- ø rouleau : 10,16 mm.
- l2 : 9 mm.
- l3 : 1,60 mm.
- l4 : 9,10 mm.
- l5 : 25,50 mm.
- r1 : 16 mm.

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
A1-012-10-10
Acier
10
12
58,3
35
51,37
40
0,36
CAD
D
NC
A1-012-10-12
Acier
12
16
68,2
44
61,34
40
0,55
CAD
D
NC
A1-012-10-13
Acier
13
16
73,2
49
66,32
40
0,68
CAD
D
NC
A1-012-10-14
Acier
14
16
78,2
54
71,34
40
0,82
CAD
D
NC
A1-012-10-15
Acier
15
16
83,2
59
76,36
40
0,97
CAD
D
NC
A1-012-10-16
Acier
16
16
88,3
64
81,37
45
1,26
CAD
D
NC
A1-012-10-17
Acier
17
16
93,3
69
86,39
45
1,46
CAD
D
NC
A1-012-10-18
Acier
18
16
98,3
74
91,42
45
1,67
CAD
D
NC
A1-012-10-19
Acier
19
16
103,3
79
96,45
45
1,9
CAD
D
NC
A1-012-10-20
Acier
20
16
108,4
84
101,49
45
2,14
CAD
D
NC
A1-012-10-21
Acier
21
16
113,4
85
106,52
45
2,27
CAD
D
NC
A1-012-10-22
Acier
22
16
118,4
90
111,55
45
2,54
CAD
D
NC
A1-012-10-23
Acier
23
16
123,5
95
116,58
45
2,82
CAD
NC
NC
A1-012-10-24
Acier
24
16
128,5
100
121,62
45
3,11
CAD
D
NC
A1-012-10-25
Acier
25
16
133,6
105
126,66
45
3,15
CAD
D
NC
A1-012-10-27
Acier
27
20
143,6
110
136,75
45
3,94
CAD
NC
NC
A1-012-10-29
Acier
29
20
153,7
115
146,83
45
4,5
CAD
D
NC
A1-012-10-30
Acier
30
20
158,8
120
151,87
45
4,87
CAD
NC
NC
A1-012-10-32
Acier
32
20
168,9
120
161,95
45
5,34
CAD
NC
NC
A1-012-10-33
Acier
33
20
173,9
120
167
45
5,59
CAD
D
NC
A1-012-10-34
Acier
34
20
178,9
120
172,05
45
5,84
CAD
NC
NC
A1-012-10-35
Acier
35
20
184
120
177,1
45
6,11
CAD
D
NC
A1-012-10-38
Acier
38
20
199,1
120
192,24
45
6,95
CAD
D
NC
A1-012-10-39
Acier
39
20
204,2
120
197,29
45
7,25
CAD
D
NC
A1-012-10-40
Acier
40
20
209,2
120
202,34
45
7,55
CAD
NC
NC
A1-012-108-38
Roue fonte
38
30
199,1
100
192,24
50
4,56
CAD
NC
NC
A1-012-108-45
Roue fonte
45
30
236
100
227,58
50
4,93
CAD
NC
NC
A1-012-108-57
Roue fonte
57
30
296,6
100
288,18
56
6,5
CAD
NC
NC
A1-012-108-76
Roue fonte
76
30
392,5
100
384,16
63
9,1
CAD
NC
NC
A1-012-108-95
Roue fonte
95
30
488,5
110
480,14
63
12,6
